Блочные ТЭНы на фланце: особенности и применение

Достаточно часто требуется быстро прогреть воду в резервуаре, масло, воздух в помещении. Мощности стандартного ТЭНа может быть недостаточно для решения поставленной задачи. Одновременно отсутствует возможность обустроить несколько гнезд под нагревательные элементы.

В такой ситуации выбирают блочные ТЭНы на фланце. Изначально они разрабатывались для использования в промышленных условиях, но можно приобрести модификацию и бытового назначения, для обогрева жилых зданий, подсобных строений.

Далее речь пойдет о блочных ТЭНах, сфере их применения. Вам потребуется всего пять минут, чтобы прочитать статью и получить необходимую информацию, в том числе о производителе оборудования.

Блочные ТЭНы: конструктивные особенности

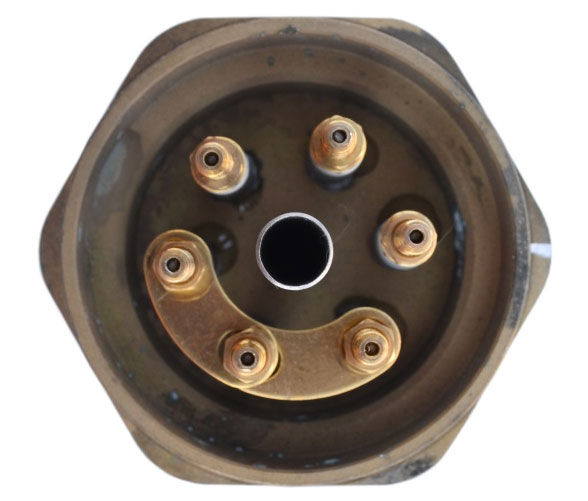

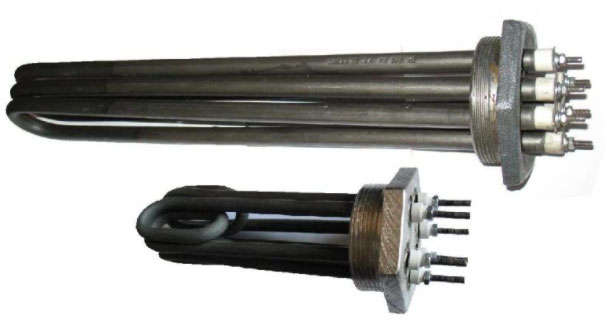

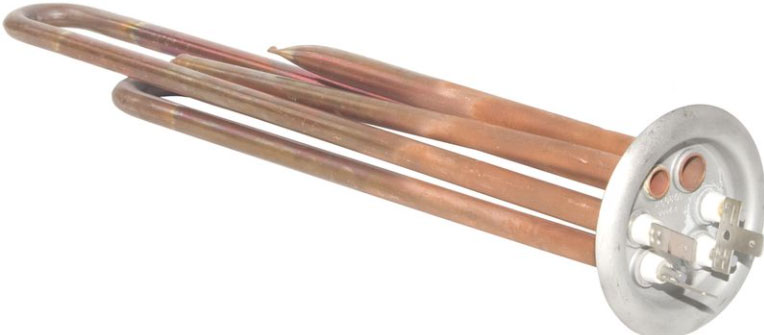

Блочное размещение предполагает, что несколько нагревательных элементов (трубчатых, патронных, оребренных) фиксируют на одном фланце. Подключение — по типу «Звезда» или «Треугольник». Герметичность фланца ТЭНа водонагревателя обеспечивается сваркой или пайкой.

Основные материалы для изготовления нагревателей:

• стали: углеродистая или нержавеющая;
• латунь;
• титан.

По желанию заказчика, если оборудование предназначено для нагрева специфических сред, возможно производство нагревателей из иных материалов с особыми свойствами. Например, используется фторопластовая оболочка или тефлоновое покрытие.

Диаметр и длина трубок, их теплоотдача определяются предназначением. Максимальный диаметр 18 мм, длина — до 6 метров. Подключение спиралей к электрическому кабелю выполняется при помощи:

плоских штыревых контактов;

изолированных проводов, оснащенных резиновой муфтой. Присоединение — сварка.

Сфера применения ТЭНов на фланце

Основное предназначение блочных ТЭНов — нагрев воды, машинного масла. Ими оснащают:

• бытовые и промышленные отопительные котлы и бойлеры, в том числе работающие на жидком топливе;
• отопительные радиаторы вне зависимости от количества секций;
• генераторы пара и тепловой энергии;
• холодильные установки, камеры и склады (для быстрого размораживания);
• тепловые завесы;
• литейные формы для изготовления деталей из пластмассы, легкоплавких металлов и т. д.

Особые модификации можно применять для разогрева растворов кислот и щелочей, в том числе агрессивных, жиров, жидкостей с повышенной вязкостью (битума, мазута, иных продуктов переработки нефти).

Особенности применения блочных ТЭНов на фланце

Модели из нескольких нагревательных элементов позволяют быстро достичь нужной температуры рабочей среды. При этом не приходится наращивать длину отдельных спиралей, что не всегда возможно из-за технических особенностей оборудования.

Нагрузка равномерно распределяется между отдельными компонентами ТЭНа. Если один из них вышел из строя, общая эффективность нагревателя несколько снизится, но немедленная замена сгоревшей спирали не требуется. Это позволяет не прерывать технологический процесс, не отключать отопительный котел во время зимних морозов. Ремонт можно провести в свободное время, за редким исключением, когда остаточной мощности недостаточно для решения имеющейся задачи.

Мощность бытовой блочной модификации в зависимости от количества спиралей достигает 10 кВт. Такое оборудование нельзя включать в стандартные электрические розетки. От счетчика необходимо проложить отдельный кабель с УЗО.

При расчете мощности прибора учитывают:

• теплоотдачу отопительного котла (водонагревателя) в целом;
• максимально допустимую нагрузку на электросети;
• габариты объекта, если речь идет об отоплении.

Отдельное внимание необходимо уделить мощности ТЭНа. Она не должна превышать 75% от максимальной теплоотдачи котла (бойлера, литейных форм). В противном случае тепловая энергия не будет уходить в пространство. Нагревательный элемент будет постоянно отключаться из-за перегревов. Если не сам ТЭН, то терморегулятор в таких условиях быстро выйдет из строя. Дополнительные расходы на замену неизбежны.

Поломками чреваты и ситуации, когда мощности нагревательных элементов недостаточно для достижения заданной температуры. ТЭН будет работать без перерывов, а в помещении будет некомфортно. Потребуются дополнительные источники тепла.

Где купить блочные ТЭНы на фланце?

Компания «Индустрия ТЭН» принимает заявки на изготовление блочных трубчатых нагревательных элементов. Фланец под ТЭН может быть резьбовым или прижимным.

Вы можете заказать оборудование для отопительных котлов как российского, так и импортного производства. Для промышленного применения выпускаются изделия длиной до 6 метров с диаметром трубок до 18 мм.

Компания производит стандартные приборы в соответствии с ГОСТ 13268-88. Если требуется нагреватель иных параметров, оставьте заявку на сайте. Конструкторы рассчитают мощность, параметры трубок, подготовят рабочие чертежи в соответствии с техническим заданием. Передача в производство — после утверждения клиентом.

Срок изготовления ТЭНов зависит от его объема, сложности. Принимаются срочные заказы на электронагреватели. Доставка выполняется во все регионы страны транспортными компаниями с учетом требований к сохранности оборудования.
