ГОСТЫ для ТЭНов. Требования государственного стандарта к изготовлению ТЭНов

Трубчатые нагреватели устанавливают в бытовых и профессиональных стиральных и посудомоечных машинах, конвектоматах и духовых шкафах. ТЭНы становятся основой для нагревательных приборов, их встраивают в радиаторы отопления, используют для поддержания заданной температуры в резервуарах с нефтью и продуктами ее переработки.

Нагревательные элементы могут быть «сухими» и «мокрыми», предназначаться для нагрева жидкостей, воздуха и производственных пресс-форм. Они могут отличаться формой, размерами и способом подключения к электросети. Но при всем этом производство ТЭНов регламентируется едиными стандартами — ГОСТ 13268-88 и 19108-81. Заводы-изготовители могут принимать собственные ТУ. Но базовые положения остаются неизменными. Это относится собственно к производству трубчатых нагревателей, их приемо-сдаточным испытаниям, маркировке и т. д.

Если производитель в процессе работы соблюдает ГОСТ на ТЭНы, они прослужат без замены десятилетия, выдержат штатные нагрузки, будут устойчивыми к отказам.

ГОСТ 13268-88 на ТЭНы трубчатые: основные положения

В соответствии с ГОСТ 13268-88 под ТЭНом или трубчатым электрическим нагревателем понимают конструкцию, излучающую тепло и предназначенную для прогрева некоторых рабочих сред за счет конвекции. В стандартном варианте конструкция относится к двухконцевым, имеет круглое сечение.

ГОСТ 13268-88 распространяется не на все нагревательные трубчатые элементы. Под его действие не подпадают ТЭНы:

• не имеющие уплотнения;
• предназначенные для нагрева чего-либо в вакуумной среде;
• эксплуатируемые при давлении, превышающем 9,8·10 Па, и в рабочих средах с температурой от +650 0С;
• находящиеся под воздействием вибрации, ударов или аналогичных нагрузок.

ГОСТ 19108-81 на ТЭНы трубчатые: основные положения

Требования стандарта обязаны учитывать производители нагревательных элементов бытового назначения, предназначенных для встраивания в стиральные и посудомоечные машины, духовые шкафы и т. д.

Основные требования к ТЭНам по ГОСТ 19108-81:

• нагреватель — двухконцевой. Сечение — обязательно круглое. Есть уплотненный наполнитель;
• эксплуатация происходит в условиях умеренного климата. При этом ТЭН в равной степени не находится в вакууме, под давлением свыше 9,8х105 Па и при температуре от +800 0С.

Конструкция ТЭН по ГОСТ

Основа ТЭНа — нагревательный элемент. Чаще всего это — спираль из нихрома или вольфрама. Ее помещают в металлический (стальной или латунный) или керамический корпус и через контактные стержни подключают к электрической сети. Свободное пространство между спиралью и защитной оболочной заполняют сыпучим материалом, например, кварцевым песком, не проводящим электрический ток. После этого корпус нагревательного элемента обязательно опрессовывают, чтобы исключить контакты с внешней средой.

Схема ТЭНа по ГОСТ приведена ниже:

В соответствии с ГОСТ для изготовления корпуса ТЭНа выбирают металлы и их сплавы с высоким удельным сопротивлением. Контактный стержень обычно представляет собой резьбовую шпильку. Возможна и замена на специальный «лепесток» и т. д.

Если производитель работает в точном соответствии с ГОСТ, ТЭНу после покупки не требуется никакая доработка, монтаж дополнительных деталей и т. д. Его можно сразу устанавливать на отведенном для этого месте и запускать в работу.

Параметры и характеристики ТЭНов по ГОСТ

Актуальная редакция ГОСТ разрешает производство и эксплуатацию нагревательных элементов со следующими характеристиками:

• допускается подключение к электрическим сетям постоянного (12 В) и переменного (210/220/230 и 380/400 В) напряжения. Если планируется подключение к электрической сети от 48 В и выше, корпус ТЭНа оснащают дополнительными изоляторами, предотвращающими появление блуждающих токов. Для изоляции проводят дополнительные испытания при напряжении до 1800 В;
• длина в развернутом состоянии — не менее 250 и не более 6300 мм;
• потребляемая мощность — 0,1–25 кВт;
• контактные стержни имеют длину — 40–630 мм (в уже заделанном состоянии);
• диаметр защитного корпуса — 6,5–24 мм.

Заводы-изготовитель обязан периодически по ГОСТ на ТЭНы электронагреватели трубчатые проводить тестирование своей продукции. В ходе исследований проверяют наличие токов утечки, анализируют показатели сопротивления изолирующего слоя и т. д. Возможна проверка и на устойчивость к воздействию внешней среды, например, водяного пара, химически активных компонентов и т. д.

Минимальный размер выборки для исследований в соответствии с ГОСТ — пять ТЭНов одного наименования из партии. Если проверка показала наличие брака, размер выборки для повторного анализа увеличивают вдвое.

Отдельные требования предъявляются к контрольному оборудованию. Класс точности должен быть не ниже 1.5. Наличие/отсутствие внешних дефектов (царапин, трещин, сколов) выявляют при визуальном осмотре каждого отдельного ТЭНа. Чтобы проверить правильность размещения нагревательной спирали и выводящих контактных стержней, проводят рентгенографические исследования.

Требования к маркировке ТЭНов по ГОСТ

В паспорте или непосредственно на каждом изделии производитель обязан указать:

• длину: развернутую непосредственно нагревательной части и контактных стержней;
• диаметр изолирующего корпуса;
• потребляемую мощность;
• в соответствии с каким стандартом ТЭН произведен;
• напряжение на входе.

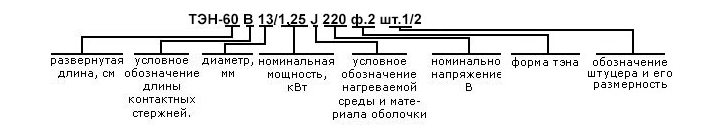

Дополнительно в обозначении ТЭНов по ГОСТ производитель указывает свое наименование (торговую марку) и номер партии. Например, маркировка может быть такой: ТЭН-450А16/16*380 ГОСТ 13268-88. Эти данные расшифровываются так:

• длина корпусной части в развернутом состоянии — 450 мм;
• контактный стержень — 40 мм. Здесь значение унифицированное. Конкретно эта длина обозначается буквой «А»;
• диаметр защитного корпуса — 16 мм:
• потребляемая мощность — 16 кВт;
• работает от сети 380 В.

Купить готовые ТЭНы по ГОСТ 13268-88 и ГОСТ 19108-81 «Электронагреватели трубчатые» можно в компании Индустрия ТЭН. В каталоге представлены сотни наименований продукции, в том числе собственного производства. Принимаются заявки на изготовление нестандартных ТЭНов, в том числе для эксплуатации в сложных условиях: при воздействии высоких температур, влажности и т. д.
