Как проверить работу ТЭНа в стиральной машине? Инструкция

Стиральная машина вообще не включается, или вода не греется даже при использовании режима с максимально доступной температурой? Вполне возможно, что из строя вышел ТЭН. Об этом же могут свидетельствовать пробои тока на корпус или ситуация, когда «выбивает пробки», т. е. срабатывает защита на УЗО.

В оптимальном варианте узнать, что же случилось, можно из кода ошибки на ЖК-дисплее. Но не все СМА имеют функцию самодиагностики. Значит, нужно знать, как проверить работу ТЭНа в стиральной машине, какие методы для этого можно использовать. В большинстве случаев для этого нужно, если не извлечь нагревательный элемент полностью, то как минимум получить к нему доступ.

О том, как выявить поломки ТЭНов, речь и пойдет далее. На чтение потребуется не более 15–20 минут. Начинаем?

Почему вообще ТЭН выходит из строя: основные причины

Чтобы ответить на этот вопрос, необходимо уделить внимание конструкции нагревательного элемента. Сразу нужно отметить, что в основном все сказанное ниже относится к «мокрым» ТЭНам, постоянно контактирующим с водой.

В общем случае электрический нагревательный элемент представляет собой спираль из нихрома или вольфрама, помещенную в корпус из стали, меди или специальных сплавов. Свободное пространство между ними заполнено специальным диэлектриком — кварцевым песком.

Главная причина выхода ТЭНа из строя — жесткая вода. Из-за этого корпус нагревателя всего за несколько месяцев покрывается толстым слоем накипи, не пропускающей тепло. В итоге ТЭН греется, а внешние датчики показывают, что вода в баке остается холодной. И очень скоро оказывается, что нагревательный элемент просто отключается из-за перегорания спирали.

Несколько реже ТЭНы выходят из строя из-за постоянных перепадов напряжения в сети. Не стоит совсем исключать и вероятность заводского брака. Чтобы свести к минимуму последний фактор, покупать нагревательные элементы следует у проверенного поставщика.

Способы проверки ТЭНа

Способов установить, является ли нагревательный элемент рабочим, немного. Для этого можно использовать:

• тестер;
• подручные средства, например, контрольную лампу.

В любом случае для начала придется выяснять, где же находится ТЭН. Здесь возможны варианты:

1. За задней панелью. Обычно нагреватель закрыт своеобразной заглушкой, для снятия которой остается открутить несколько винтов.
2. За передней панелью. Этот вариант сложнее. Для получения доступа к ТЭНу сначала снимают верхнюю крышку, потом демонтируют собственно переднюю панель.

Но собственно способы проверки ТЭНа не зависят от того, где он располагается. Алгоритм действий остается неизменным.

Как проверить работу ТЭНа при помощи тестера?

Нагревательный элемент освобожден от клемм. Значит, можно переходить к дальнейшим действиям.

Проверка сопротивления ТЭНа

На первом этапе тестер переводят в режим омметра. Рекомендованное значение — 200 Ом. Но не стоит сразу проверять собственно нагреватель. Сначала стоит убедиться в том, что тестер работает корректно. Его щупы замыкают друг на друга. На дисплее должна должен отображаться «0» или близко к тому.

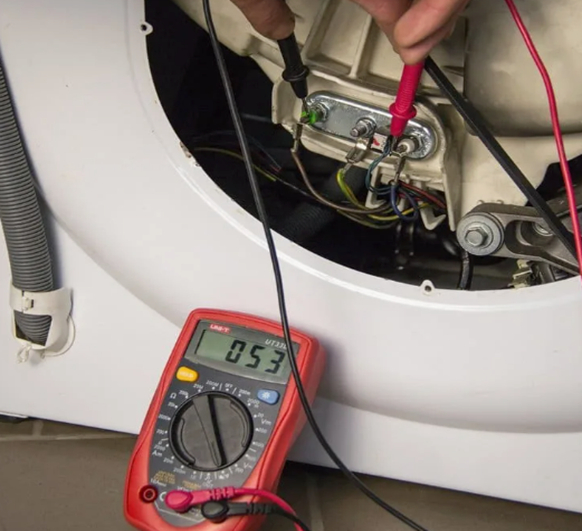

Если омметр функционирует нормально, можно переходить к проверке собственно ТЭНа. Контакты тестера замыкают на клеммы нагревательного элемента, но не на среднюю. Это — заземление.

На экране омметра в ходе проверки отобразится некоторое значение. Остается его трактовать. А для этого придется потратить некоторое время на расчеты по формуле ниже:

R=U²/P

Здесь: U — это напряжение в сети (220 В);

P — мощность нагревателя. Это значение обязательно указывается в паспорте изделия.

Если расчетное значение совпадает со значением на экране тестера, значит, ТЭН исправен. Менять нагревательный элемент придется, если омметр показывает «1» (знак бесконечности) или «0». В первом случае можно смело говорить об обрыве спирали. Ни заменить, ни отремонтировать ее не удастся. «0» — это признак короткого замыкания в сети.

Прозвонка ТЭНа

Опять потребуется мультиметр. Теперь его переводят в режим «зуммера». Далее процедура повторяется. Щупы подключают к правой и левой клеммам ТЭНа. Есть писк? На экране — «0»? Значит в цепи нет разрывов.

Но на этом измерения не завершаются. Один контакт отсоединяют от клеммы нагревателя и присоединяют к корпусу (клемме заземления). Это позволяет установить, нет ли пробоев тока. Есть писк, значит, можно говорить о наличии пробоя. И снова придется думать о замене ТЭНа. Если же посторонние звуки отсутствуют, значит, электрическая спираль надежно изолирована от корпуса.

Проверка на токи утечки

Для проведения этого этапа желательно использовать мегаомметр. Его переводят в режим замеров сопротивления. Щупы прибора замыкают на клеммы нагревательного элемента и корпус стиральной машины.

Если на экране будет значение «2» и более мОм, сопротивление изоляции на ТЭНе приемлемое. Нет необходимости менять нагреватель. Если же тестер показывает менее 2 мОм, лучше приобрести и установить новый ТЭН.

При проверке мегаомметром стоит учитывать два важных момента:

1. Испытания необходимо проводить с соблюдением всех требований техники безопасности. Чтобы избежать поражения током, нельзя касаться руками корпуса или собственно ТЭНа.
2. Если тестер показывает наличие утечки, стиральную машину нельзя подключать к электросети. Трещины на первом этапе могут быть микроскопическими, но нельзя исключать вероятность их «роста» вместе с возможностью «ударов» током.
3. Чтобы избежать проблем в будущем, лучше «прозвонить» новый ТЭН сразу после покупки и только потом переходить к его установке в стиральной машине.

Как проверить работу ТЭНа без тестера: доступные методы

Не всегда под рукой есть мультиметр, нет времени на вызов специалиста. Но и в этом случае можно установить, работает ТЭН или нет, нуждается ли он в замене.

Проверить нагревательный элемент на неисправности помогут следующие способы:

1. Внешний осмотр. ТЭН для этого обязательно извлекают из СМА. Если на его поверхности есть явные дефекты, лучше сразу приобрести новую деталь. Если толщина слоя накипи достигает 5 мм и более, ее желательно удалить. ТЭН помещают в раствор лимонной кислоты или уксуса на несколько часов. И уже после отделения накипи нагревательный элемент проверяют на наличие повреждений.

2. Проверка цепи при помощи индикаторной отвертки. Ей прикасаются к одной из клемм ТЭНа. Вторую зажимают пальцем. Если ручка отвертки при выполнении этой операции начинает светиться, значит, в сети нет обрыва, нет необходимости менять нагревательный элемент.
3. Проверка контрольной лампой электрика. Ее можно сделать и своими руками, но при наличии хотя бы минимальных знаний в части электрики. Проверка же при помощи лампы предельно проста. Одну из клемм ТЭНа соединяют с нолем от электросети, а вторую — с фазой, но в сеть обязательно включают контрольную лампу. Включился свет? Значит, в сети нет обрывов, нагревательный элемент работает без сбоев.

Обратите внимание! Перечисленные подручные способы не дают однозначного ответа, нуждается ли ТЭН в замене. Лучше все же проверить его при помощи мультиметра.

Что делать, если ТЭНу нужна замена?

Проверки показали, что придется устанавливать новый нагревательный элемент? Значит, нужно купить новый ТЭН с учетом следующих факторов:

1. Мощность. Она должна быть такой же, как и в исходном варианте. Допускается разница не более чем в 100 Вт в обе стороны.
2. Длина и форма. И здесь лучше не отходить от оригинала. Иначе ТЭН может просто не поместиться в отведенном для него отсеке.

3. Наличие/отсутствие посадочных гнезд для термодатчика и магниевого анода. Первый «отвечает» за нагрев воды и своевременное отключение нагревательного элемента. Второй предназначен для смягчения жесткой воды.
4. Тип крепления. Если ранее был фланец, не стоит покупать ТЭН с резьбой, и наоборот. Иначе может оказаться, что нагревательный элемент просто не удастся установить на отведенном для него месте.

Чтобы не допустить ошибок, при покупке ТЭНа лучше сравнить все необходимые параметры у старой и выбранной моделей. При заказе онлайн дополнительную информацию можно получить у консультантов. Они помогут подобрать нужный вариант, в том числе по марке и году выпуска стиральной машины.
