Когда вода бьёт током: как проверить ТЭН на пробой на корпус и не получить удар

Неприятная ситуация: вы касаетесь корпуса бойлера и чувствуете легкое покалывание. Что делать и как понять, виноват ли сам нагреватель или где-то рядом плохая изоляция? В этой статье объясню просто и подробно, какие методы проверки существуют, что покажет мультиметр, какие значения считать нормой и как безопасно выполнить все операции.

Почему пробой ТЭНа опасен и откуда он берётся

ТЭНы греют воду в бойлерах, стиральных машинах и посудомоечных машинах. С возрастом изоляция стеклоэмалированного или металлического корпуса деградирует, на поверхности появляются накипь и коррозия, а это повышает риск утечки тока.

Пробой на корпус означает, что часть тока уходит на металлическую оболочку. В результате корпус может оказаться под потенциалом относительно земли, а это опасно для пользователя и электроники прибора.

Какие приборы и материалы понадобятся

Самый доступный инструмент — цифровой мультиметр. Для более точной диагностики лучше использовать мегомметр (измеритель сопротивления изоляции). Помимо приборов понадобятся крестовая отвертка, изолирующие перчатки и отвертка для снятия клеммной крышки.

Если мультиметра нет, частично проблему можно выявить визуально: следы перегрева, потёки ржавчины и сильный накип — все это косвенные признаки. Однако окончательный вердикт даёт только измерение сопротивления между токоведущими клеммами и корпусом.

Безопасность прежде всего

Прежде чем пытаться проверить тэн на пробой, отключите питание и перекройте воду. Снимите предохранители или обесточьте автомат в щитке — так исключите случайное включение во время работы.

Никогда не работайте с прибором под напряжением без уверенного навыка. Если вы не уверены в своих навыках или у вас нет защитного инвентаря, лучше вызвать электрика.

Первичный осмотр: что смотреть руками и глазами

Сначала уберите декоративную крышку и осмотрите клеммную коробку. Обратите внимание на потёки, почернение вокруг выводов, запах палёного изолятора и следы влаги — это признаки перегрева или пробоя.

Осмотрите сам ТЭН. Толстая корка накипи и местами оголённая труба указывают на долгую эксплуатацию. На поверхности не должно быть трещин эмали или заметных гребней ржавчины в зоне контакта с крепёжом.

Проверка сопротивления между клеммами (базовая диагностика)

Для начала измерьте сопротивление между двумя контактами ТЭНа, отключив его от сети. Обычный нагревательный элемент имеет сопротивление от нескольких ом до сотен ом в зависимости от мощности и типа.

Если сопротивление равно бесконечности (OL) — элемент разрывной, нужно заменить ТЭН. Если значение необычно низкое, стоит сравнить с заводскими данными или аналогичным элементом в другом приборе.

Как проверить тэн на пробой на корпус с мультиметром

Чтобы проверить ТЭН на пробой на корпус мультиметром, отключите элемент от сети и снимите провода с клемм. Переведите мультиметр в режим измерения сопротивления или в режим прозвонки при наличии.

Подсоедините один щуп к клеммам ТЭНа, а другой — к металлическому корпусу. При исправной изоляции прибор должен показать очень большое сопротивление или OL. Наличие низкого сопротивления означает пробой на корпус.

Порядок действий шаг за шагом

1. Обесточьте прибор и слейте воду. 2. Снимите крышку клеммной коробки. 3. Отсоедините провода от ТЭНа, чтобы избежать параллельных цепей. 4. Установите мультиметр в режим Rx или прозвонки. 5. Измерьте сопротивление между каждой клеммой и корпусом.

Если мультиметр показывает сопротивление меньше нескольких сотен килОм или фиксирует звуковой сигнал в режиме прозвонки, это явный повод для замены. При значениях в мегомах элемент обычно считают годным.

Проверить на пробой тэн мультиметром как — дополнительные замечания

Формулировка "проверить на пробой тэн мультиметром как" встречается в народных инструкциях, но суть проста: измерить сопротивление между фазой/нулём и корпусом. Важно сделать это на отключённом ТЭНе и исключить влияние окружающих проводов.

Если мультиметр показывает неустойчивые значения, это может быть из-за влаги или накипи. В таком случае сушку элемента и повторную проверку выполнять только после полного высыхания и очистки контактных поверхностей.

Когда нужен мегомметр и чем он отличается

Мегомметр измеряет сопротивление изоляции при более высоком тестовом напряжении, поэтому он чувствительнее к мелким утечкам. Для водонагревателей рекомендуют значение изоляции от 0,5 до 2 МΩ и выше в зависимости от требований производителя.

Если у вас есть доступ к мегомметру, тест покажет реальное состояние изоляции, особенно если пробой не явный. Для домашнего применения мультиметра часто хватает, но при сомнениях лучше использовать именно мегомметр.

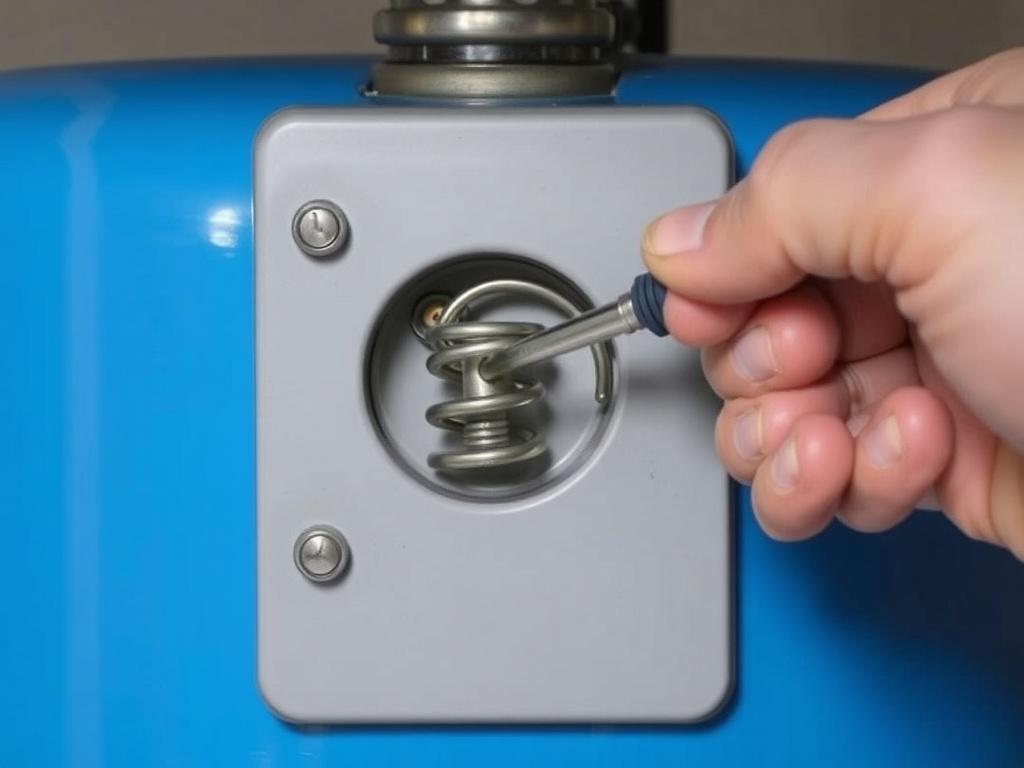

Как проверить тэн на пробой на корпус в водонагревателе: особенности

Проверка ТЭНа в водонагревателе имеет свои нюансы. Часто внутри бака остаётся вода или конденсат, которые дают ложные утечки. Поэтому важно полностью слить воду и просушить внутренность перед замером.

Кроме того, у бойлеров может быть один или несколько ТЭНов, соединённых параллельно. Отсоединяйте каждый элемент поочерёдно, чтобы не ошибиться с результатами из-за параллельного пути через другой нагреватель.

Типичные значения и что с ними делать

В идеале сопротивление изоляции должно быть очень высоким. Практическое правило: если сопротивление ниже 0,5 МΩ, элемент подозрителен; при значении ниже 0,1 МΩ вероятность пробоя высока.

Значение сопротивления между клеммами обычно составляет десятки или сотни ом. Если вы видите ноль или почти ноль — короткое замыкание внутри ТЭНа, элемент неисправен.

Примеры из практики автора

Однажды я ремонтировал старый бойлер: хозяева жаловались на покалывание от корпуса. После слива воды и замера мультиметром между корпусом и клеммами обнаружил 200 кОм — явно ненормально. Замена ТЭНа полностью устранила проблему.

В другом случае прибор показывал мегомы на холодном элементе, но через сутки при повышенной влажности значение падало. Это показало, что проблема связана с проникновением влаги через старые уплотнения и коррозированные винты. Порой помогает чистка и замена прокладок, но чаще элемент всё равно заменяют.

Когда достаточно мультиметра, а когда лучше вызвать специалиста

Мультиметр подходит для первичной диагностики и выявления явных пробоев. Если вы уверены в своих навыках и соблюдаете технику безопасности, можете провести базовые проверки сами.

Если показания неоднозначные, если прибор подаёт признаки нестабильной работы, или если вы сомневаетесь в интерпретации результатов, лучше пригласить мастера с мегомметром и опытом работы с эл. оборудованием.

Короткая таблица: методы проверки и их сила

Метод Что показывает Достоинства Визуальный осмотр Коррозия, накипь, следы нагрева Быстро, бесплатно Мультиметр (омметр) Целостность, грубая утечка Доступен большинству, прост Мегомметр Сопротивление изоляции при высоком напряжении Точная диагностика, выявляет мелкие утечки

Что делать, если тэн пробит

Если проверка показала пробой, ТЭН нужно заменить. В большинстве случаев ремонт элемента нецелесообразен: его внутренняя конструкция запаяна и восстановить изоляцию невозможно или небезопасно.

При замене учитывайте мощность и тип ТЭНа, а также состояние уплотнений и магниевого анода в бойлере. Иногда проблема повторяется из‑за большого уровня накипи или отсутствия анода, тогда стоит заняться профилактикой.

Профилактические меры, которые продлят жизнь ТЭНа

Регулярная чистка от накипи, замена магниевого анода и правильная эксплуатация помогают избежать пробоев. В жесткой воде полезно ставить фильтры или системы умягчения, это уменьшит отложение солей на рабочей поверхности.

Проверяйте состояние контактов и клеммной коробки раз в год. Маленькая профилактическая проверка порой спасает от серьёзного ремонта и опасных ситуаций.

Ответы на частые вопросы

Как проверить тэн на пробой водонагревателя быстро? Снимите провода и измерьте мультиметром сопротивление между каждой клеммой и корпусом. Наличие низкого сопротивления укажет на пробой.

Можно ли полагаться только на мультиметр? Для грубой диагностики да, но для окончательного заключения лучше использовать мегомметр или вызвать специалиста.

Выполнение правильной проверки занимает немного времени, но экономит здоровье и деньги. Если результат измерений указывает на проблему, не откладывайте замену — лучше сделать это вовремя и избежать риска поражения электротоком и повреждения оборудования.
