Какие ТЭны применяются в холодильном оборудовании, и для чего они там нужны?
Охлаждение и нагрев. Оба эти явления присутствуют в холодильниках: бытовых и промышленных. Компрессор «отвечает» за перемещение хладагента и создание нужных температурных условий. Задачей же ТЭНа является удаление снежной шапки, которая неизбежно образуется на испарителе. И оба эти элемента обязательно присутствуют в современных холодильниках.
Если с функцией компрессора все более-менее понятно, то, где и зачем размещается ТЭН для холодильника, знают немногие. Об этом речь и пойдет далее. На чтение потребуется не более 15–20 минут. Начинаем?
Типы систем охлаждения в холодильниках
Прототип холодильной системы появился в начале XIX века. К 1850 году впервые получили искусственный лед. Еще 30 лет понадобилось, чтобы «холодильник» тех лет оснастить компрессором и перейти на использование аммиака в качестве хладагента.
Более 100 лет на рынке были представлены только агрегаты с капельной системой охлаждения. Она и на текущий момент времени не теряет популярности. Принцип действия техники достаточно прост:
- Сначала на задней стенке (ее часто называют «плачущей») образуется наледь.
- С заданной периодичностью блок управления отключает компрессор и одновременно активирует ТЭН (нагревательный элемент).
- Лед на задней стенке тает, капли конденсата стекают к специальному отверстию и далее испаряются в небольшом резервуаре.
Все перечисленные процессы в современных холодильниках проходят без участия человека. Но не стоит забывать о ряде существенных недостатков капельной системы. Если в сливное отверстие попадет хотя бы хлебная крошка, вода будет скапливаться непосредственно в камере. Неизбежное следствие — сырость и появление ржавчины на металлических деталях корпуса. Потребуется прочистка сливной системы, которую легко можно повредить, если действовать неосторожно.

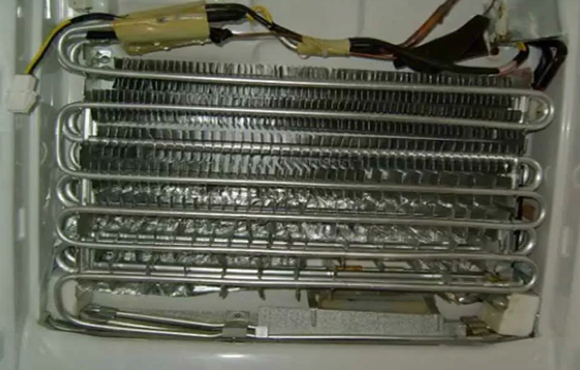

Ситуация изменилась к лучшему после появления холодильников с системой No Frost. Здесь предусмотрены не только испарители, но и вентиляторы. Здесь также периодически отключается компрессор для последующего запуска ТЭНа оттайки для холодильника. Но влага испаряется быстрее, в холодильной камере полностью отсутствует сырость. Продукты не размокают, не теряют свои потребительские качества.
Теперь можно перейти к рассмотрению собственно типов используемых нагревательных элементов.
Виды ТЭНов для холодильников
Все трубчатые нагреватели для холодильных систем можно отнести к одной из следующих групп:

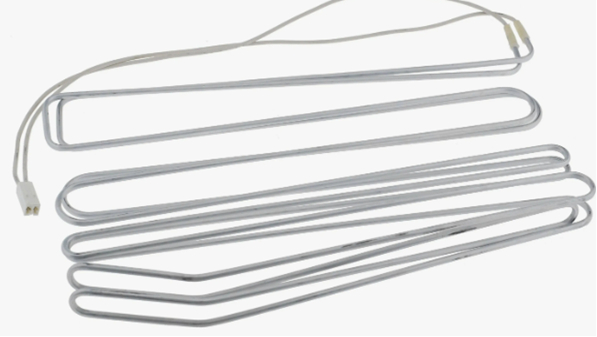

- Гибкие. Их можно сравнить с греющим кабелем. Укладывают подобные ТЭНы обычно змейкой за задней стенкой холодильника.
- Поясковые. Эти нагреватели по форме и структуре больше напоминают стандартные ТЭНы с твердым корпусом.
К гибким модификациям относят и так называемые ПЭНы. От стандартных они относятся плоской формой. Такие нагреватели преимущественно используют для обогрева дверей, чтобы избежать их примерзания к корпусу.
Важно отметить, что ТЭНы также могут отличаться по назначению: для низко-, среднетемпературных, универсальных холодильников. Нельзя забывать и о мощности оборудования. Все эти факторы нужно учитывать при покупке нового нагревательного элемента, если старый по каким-либо причинам выйдет из строя.
Функции ТЭНов для холодильника
Основное назначение нагревательных элементов — периодический запуск оттайки холодильного оборудования. В старых моделях ее инициировал пользователь. В современных предусмотрен электронный блок управления. В большинстве случаев для запуска оттайки не требуется даже наличие собственно наледи. Процедура активируется каждые несколько часов автоматически. Есть и модели, в которых циклы охлаждения/оттайки имеют минимальную продолжительность. Это позволяет избежать скачков температуры в камерах и более рационально расходовать электроэнергию.
Но только оттайкой назначение нагревательных элементов в холодильнике не ограничивается. При помощи ТЭНов решают еще ряд задач. Например:
Предотвращение образования конденсата и примерзания двери
Пользователь периодически открывает дверцу холодильника, и в рабочую камеру проникает некоторый объем теплого воздуха. Как следствие, на уплотнителе оседает конденсат. Если камера — морозильная, то следующим этапом станет примерзание дверцы к корпусу. В следующий раз, чтобы открыть ее, придется прикладывать дополнительные усилия. И с каждым открыванием, слой наледи на уплотнителе будет становиться толще. Эта проблема особенно актуальна для промышленных морозильных систем, где температура внутри достигает -24–30 0С.
Избежать обмерзания уплотнителя на двери достаточно просто. Двери и бытовых, и коммерческих холодильников и морозильников дополняют ПЭНами — плоскими трубчатыми нагревателями. Их встраивают в контур полотна. Благодаря теплу от ПЭНа на уплотнителе не скапливается конденсат. Не будет и примерзания двери к корпусу.
Контроль температуры в камерах
Многие бытовые холодильники, даже при наличии двух камер — морозильной и холодильной, имеют только один контур охлаждения. И здесь ТЭН становится обязательным элементом.
Но, прежде чем рассматривать, в чем же его функция, нужно уточнить, что каждому агрегату «присваивают» некоторое количество снежинок или звездочек. Если их 3–4, холодильник относится к низкотемпературным, температура в морозилке может опускаться до -24 0С.
Но не стоит забывать, что в этом случае агрегат выделяет значительный объем тепла. Чтобы поддерживать низкую температуру в морозилке, ее приходится искусственно повышать в холодильном отделении. И решать эту задачу помогает именно ТЭН.
Испарение конденсата
Эта функция характерна для холодильников капельного типа. Стекающий конденсат поступает в особый контейнер на задней стенке оборудования. А прямо под ним размещается трубопровод конденсатора с хладагентом выбранного типа. Фреон, остывая, отдает тепло в окружающую среду, что способствует быстрейшему испарению конденсата.
Как узнать, что гибкий ТЭН для холодильника вышел из строя?
Все трубчатые нагревательные элементы, включая плоские для дверей, имеют ограниченный срок использования. Если пользователь зафиксирует один из признаков, обозначенных ниже, ТЭН необходимо проверить на работоспособность:
- Фиксируются перебои в работе холодильной камеры. При этом морозильная функционирует без сбоев. Основная причина проблемы — наличие льда на испарителе, что приводит к снижению теплопроводности. В подобной ситуации холодильник необходимо для начала отключить от электросети, и провести его полную разморозку. Греть испаритель феном или использовать нож для снятия льда с испарителя не рекомендуется.
- Увеличиваются интервалы между включениями холодильника в работу, температура в рабочих камерах держится выше положенной. Причина поломки — выход из строя датчика оттаивания. Он не фиксирует температуру и не отключает ТЭН.
- Холодильная камера работает без сбоев, но не включается морозильная. В агрегатах с системой No Frost это чаще всего происходит именно из-за поломки ТЭНа.
В холодильниках капельного типа стоит также обратить внимание на наличие наледи на задней стенке, особенно если никто не менял режим работы оборудования.
Почему же трубчатый нагреватель выходит из строя? Причин много. Вот только некоторые из них:
- пробита изоляция при неосторожном обращении или в процессе ремонта;
- есть заводской брак. Этого легко избежать, если покупать ТЭНы у проверенного поставщика;
- неправильно функционируют вентиляторы, испаритель, датчики температуры и иные элементы холодильника;
- в электросети квартиры или промышленного предприятия постоянно фиксируются перепады напряжения, в том числе за пределами допустимого диапазона.

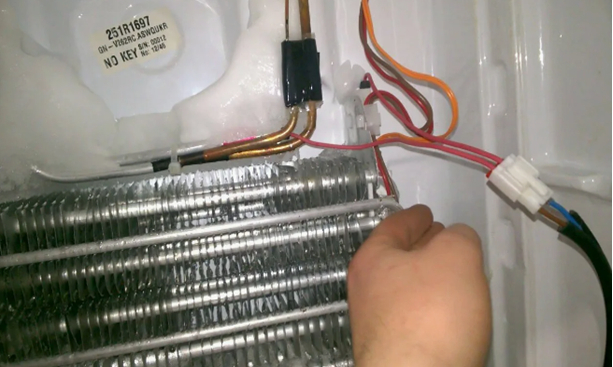

Что делать, если ТЭН оттайки для холодильника неисправен?
Для начала необходимо приобрести трубчатый нагревательный элемент нужной модификации. Уточнить модель можно в паспорте изделия. Нужен ТЭН с такой же мощностью, размерами, способом подключения. Если паспорт холодильника не сохранился, с выбором помогут специалисты компании «Индустрия ТЭН». Им достаточно назвать модель холодильного оборудования.
Установку же ТЭНа следует доверять только специалистам с подтвержденной квалификацией. Иначе и новому нагревательному элементу в самое короткое время может потребоваться замена из-за неверной установки и подключения.
