Проверка ТЭНа духовки: как быстро и надежно убедиться в исправности нагревателя

Хлеб не подрумянился, пирог остыл, а ужин задерживается. Чаще всего виноват ТЭН — трубчатый электронагреватель, который при износе теряет контакт или закорачивает на корпус. В этой статье разберёмся последовательно: как понять, что дело в ТЭНе, какие инструменты потребуются, и как безопасно и корректно выполнить проверку мультиметром своими руками.

Почему ТЭНы выходят из строя и какие симптомы помогают заподозрить поломку

ТЭН духовки подвергается значительным термоциклам, коррозии и механическим нагрузкам. Со временем спираль внутри может обрываться, изоляция разрушаться, а контакты окисляться. Внешне поломка иногда заметна по пятнам или трещинам на трубке, но чаще проявляется в виде неравномерного нагрева или полного отсутствия тепла.

Если верхний тен греет, а нижний нет, или наоборот, то вероятно повреждён один из элементов. При включении слышны щелчки, либо автомат выбивает предохранитель — такие симптомы также указывают на проблемы с нагревателем или его изоляцией.

Инструменты и подготовка

Для проверки понадобится мультиметр с режимом измерения сопротивления и прозвонки, набор отверток и, возможно, шестигранник для снятия задней панели или креплений. Также пригодятся изолированные перчатки и фонарик для осмотра труднодоступных мест.

Перед началом убедитесь, что духовка обесточена: выдерните вилку из розетки или выключите автомат в щитке. Работа с электроприборами под напряжением опасна — это не место для экспериментов.

Визуальный осмотр — первый и быстрый шаг

Осмотрите трубку нагревателя на предмет трещин, потемнений, вздутий. Часто на месте пробоя заметно пятно с потёками или следы перегрева. Места крепления и контакты могут быть покрыты налётом или ржавчиной, что приводит к плохому контакту.

Если увидите явно разорванный или прогоревший участок, дальнейшие измерения подтвердят неисправность, и от замены ТЭНа лучше не отступать. Иногда причина кроется в крепёжных винтах или контактах — их очистка и подтяжка решают проблему без покупки деталей.

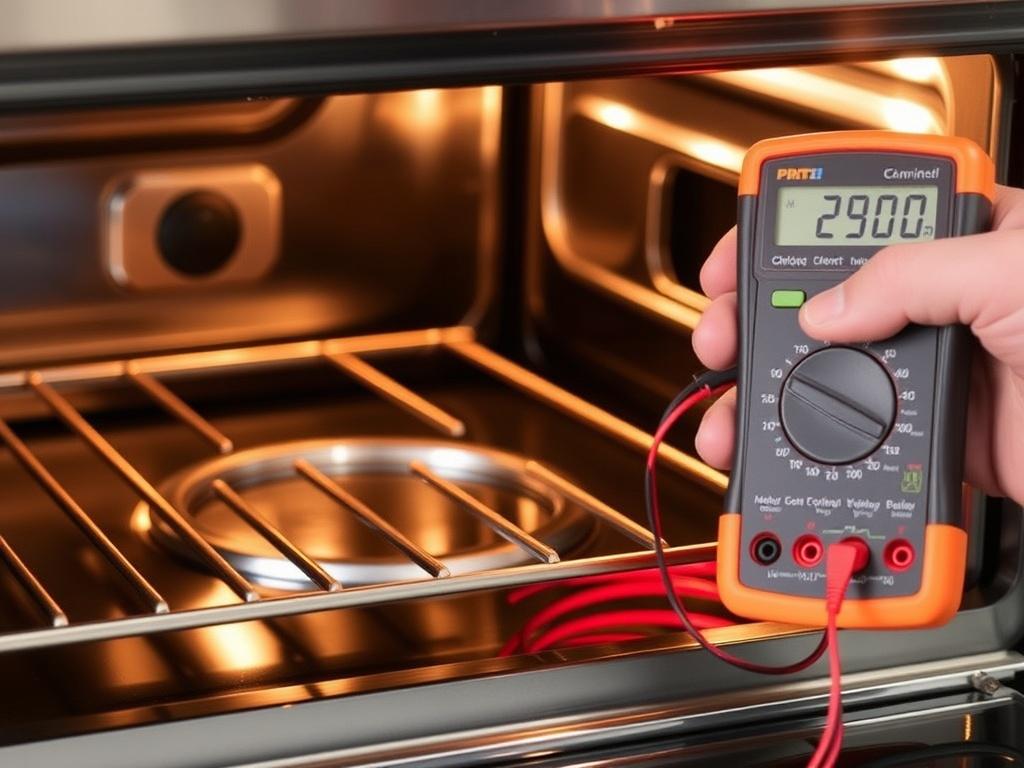

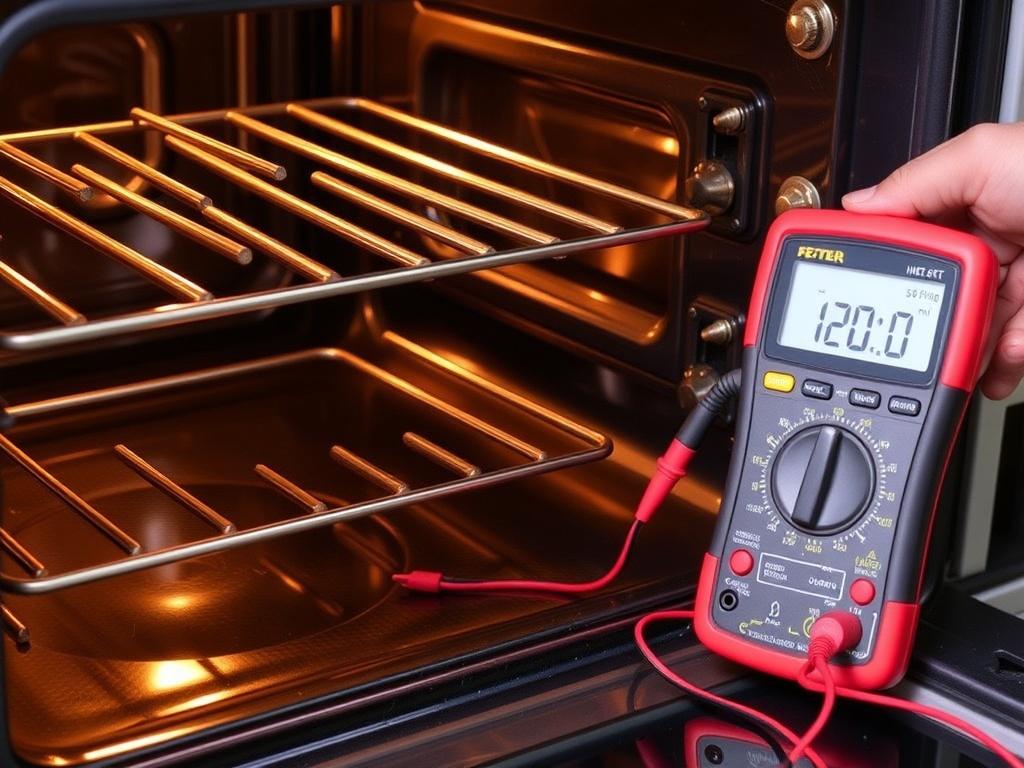

Как проверить тэн духовки на исправность мультиметром: пошаговая инструкция

Для проверки сначала выключите питание духовки и отсоедините проводку от ТЭНа. Это важно, чтобы мультиметр измерял только сам элемент, а не цепь в приборе. Запишите схему подключения или сфотографируйте перед отключением, чтобы не запутаться при сборке.

Переведите мультиметр в режим измерения сопротивления (Ом) или режим прозвонки, если он есть. Два щупа подключите к контактам ТЭНа. Если прибор показывает вполне определённое сопротивление в пределах ожидаемого диапазона — элемент цел. Если же индикатор бесконечность или очень большое значение — обрыв внутри ТЭНа.

Типичные значения сопротивления и что они означают

У разных духовок сопротивление ТЭНа зависит от его мощности. Для оценки можно ориентироваться на таблицу ниже, но помните: точные параметры лучше смотреть в документации к модели.

• Мощность ТЭНа: 1000 Вт - типичное сопротивление ~55–110 Ом

• Мощность ТЭНа: 1500 Вт - типичное сопротивление ~35–75 Ом

• Мощность ТЭНа: 2000 Вт - типичное сопротивление ~25–55 Ом

Эти значения приблизительны и зависят от номинального напряжения (220–240 В). Чтобы точнее оценить исправность, рассчитайте сопротивление по формуле R = U^2 / P, где U — напряжение, P — мощность. Если измеренное значение сильно отличается от расчётного, элемент, скорее всего, неисправен.

Как прозвонить тэн духовки и проверить на короткое замыкание на корпус

Помимо проверок на целостность, полезно убедиться, что нет утечки тока на корпус. Для этого в режиме прозвонки одним щупом касаются вывода ТЭНа, а вторым — корпуса духовки или металлического крепления элемента. Нормально слышать тишину, то есть открытое состояние. Любой звуковой сигнал или низкое сопротивление укажет на пробой изоляции.

Если мультиметр показывает короткое замыкание на корпус, использование духовки опасно. В этом случае элемент подлежит замене, хотя иногда пробой локализуется у вывода и его можно аккуратно изолировать, но это решение временное и рискованное.

Как мультиметром прозвонить тэн духови — практические советы

При прозвонке держите щупы устойчиво, чтобы контакт был ровным. Некоторые мультиметры сами не дружат с маленькими сопротивлениями, показывают «0» или «OL» в разных режимах. Попробуйте оба режима: прозвонки и измерения Ом, чтобы получить более надёжный результат.

Не забывайте, что на элементах с термостатами или встроенными датчиками могут быть дополнительные выводы. Снимайте элементы и проверяйте только выводы конкретного нагревателя, чтобы не запутаться с другими цепями в духовке.

Последовательность действий при снятии и установке ТЭНа

Отключив питание, снимите решётки и противни, чтобы освободить доступ. Обычно ТЭН крепится двумя-гильзовыми гайками или защёлками. Аккуратно открутите крепления и вытащите нагреватель, очищая контакты от нагара перед измерением.

При установке ориентируйтесь по фото или заметкам, сделанным ранее. Проверьте уплотнители и крепления, чтобы ТЭН стоял ровно и не касался дверцы. Плохая фиксация ведёт к шумам и дополнительной нагрузке на контакты.

Частые ошибки при проверке и как их избегать?

Одна из частых ошибок — пытаться мерить сопротивление ТЭНа при подключённой проводке. Это даёт ложные значения из-за параллельных путей в цепи. Ещё одна — использование режима измерения тока вместо сопротивления, что может повредить мультиметр.

Также не стоит доверять только визуальному осмотру. Бывает, что при внешней целостности внутренний провод бывает перегоревшим. Поэтому обязательно измеряйте и прозванивайте элемент перед выводом окончательного вердикта.

Что делать, если ТЭН неисправен: ремонт или замена

Если ТЭН имеет обрыв или пробой на корпус, чаще всего его заменяют. Ремонт старого элемента возможен в редких случаях, например при плохом контакте в выводах, но это временное решение. При замене выбирайте оригинальную деталь по каталожному номеру или эквивалентную по мощности и размерам.

При установке нового ТЭНа проверьте элементы на сопротивление до монтажа и после подключения — это сэкономит время и исключит дефектную деталь. Также проверьте состояние клеммной колодки и проводки, иногда причина кроется в окислении, а не в самом нагревателе.

Личные заметки автора и практический пример

Однажды я столкнулся с ситуацией, когда верхняя часть духовки греет нормально, а низ оставался холодным. Визуально ТЭН был цел, но мультиметр дал бесконечность при прозвонке. Сняв элемент, я увидел тонкую трещину под покрытием, почти незаметную глазу.

Я купил новый нагреватель той же мощности, протестировал его сопротивление заранее и установил. После сборки духовой шкаф снова стал работать равномерно. Этот опыт убедил меня: мультиметр — лучший друг при ремонте бытовой техники.

Краткая памятка: проверяем тэн духовки мультиметром на исправность — шаги

Ниже список действий, который удобно распечатать и держать возле инструментов. Он поможет не забыть важные моменты при проверке и не допустить опасных упущений.

1. Отключить питание и убедиться в отсутствии напряжения.

2. Задокументировать схему подключения, сделать фото.

3. Снять ТЭН, почистить контакты и места крепления.

4. Измерить сопротивление между выводами в режиме Ом.

5. Прозвонить на корпус — проверить отсутствие замыкания.

6. Сравнить с расчётным или типичным сопротивлением по таблице.

7. При необходимости заменить ТЭН на аналогичный по мощности.

Когда стоит обращаться к специалисту?

Если установка и демонтаж ТЭНа требует демонтажа дверцы, панели управления или сложной разборки — лучше приглашать мастера. Также помощник нужен при сложных электроцепях с датчиками и платами управления, где одна неверная ошибка может повредить электронику.

Обращение в сервис целесообразно, когда неисправность сопровождается ударом автоматов или запахом гари при включении. Это может указывать на серьёзный пробой, требующий профессиональной диагностики.

Полезные дополнения и советы по безопасности

Работайте в удобной обуви и на ровной поверхности, чтобы избежать падения инструментов в горячие места. Никогда не пробуйте «закоротить» контакты для проверки под напряжением — это опасно и может привести к серьёзным последствиям. Всегда используйте мультиметр с изолированными щупами.

Храните запасной элемент и комплектующие дома, особенно если у вас старая модель духовки. Часто нужная деталь стоит дешевле и её замена занимает час работы, в то время как ожидание мастера растягивается на дни.

Заключение

Проверка ТЭНа духовки — задача вполне выполнимая для домашнего мастера при соблюдении правил безопасности и соблюдении последовательности действий.

Мультиметр делает диагностику быстрой и наглядной: один прибор показывает, что нужно заменить, а что можно починить. Бережный подход и аккуратность при работе позволят сохранить технику и сократить расходы.
