Проверка ТЭНа в водонагревателе: просто, безопасно и понятно

ТЭН в бойлере — та самая деталь, без которой горячей воды не будет. Когда нагрев идёт с перебоями или вода совсем холодная, первое, что приходит в голову — проверить тэн. Сделаем это спокойно и по делу: расскажу, как подойти к проверке, что мерять мультиметром и какие значения считать нормой.

Статья рассчитана на тех, кто хочет понять процесс своими руками, но не готов рисковать там, где нужно электричество. Я объясню не только, как проверить тэн водонагревателя, но и как правильно подготовить приборы, что именно измерять и как интерпретировать результаты.

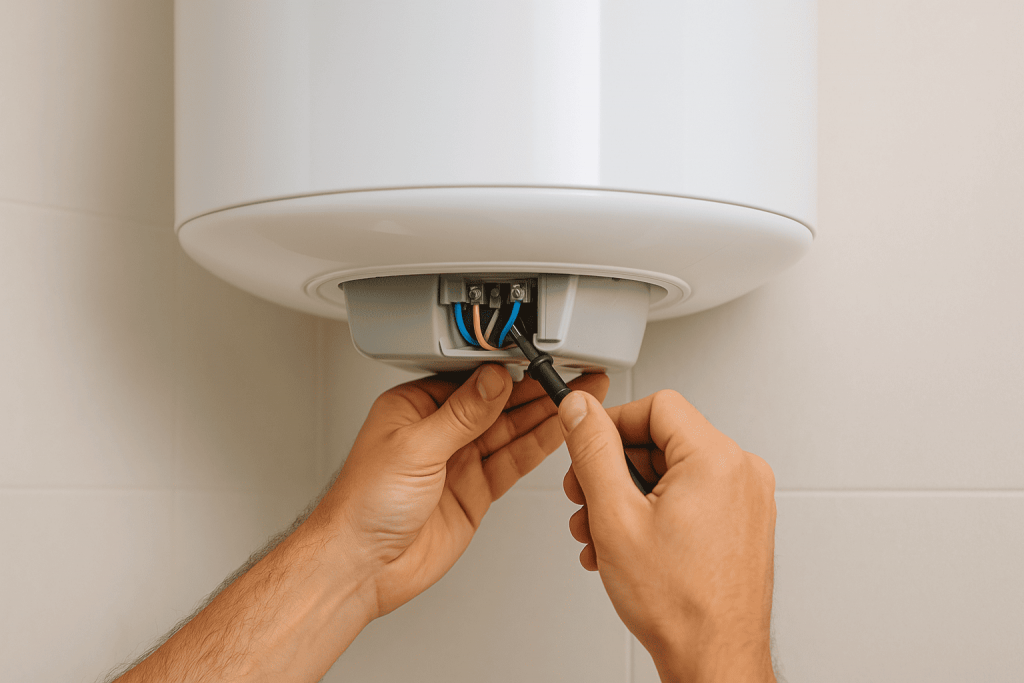

Почему важно проверять ТЭН

ТЭН либо греет, либо нет — и признаки поломки обычно очевидны: вода не нагревается, нагрев идёт очень медленно или нагреватель срабатывает автоматика по перегреву. Но причин может быть несколько: сами ТЭНы перегорают, на них оседает накипь, появляются утечки на корпус, термостат неправильно работает.

Проверка избавит от ненужной замены и лишних трат. Если правильно измерить сопротивление и проверить отсутствие утечки на корпус, можно быстро понять — умер ли элемент, или дело в другом. Это экономит время и деньги, а ещё помогает понять, стоит ли обращаться к мастеру.

Безопасность и подготовка

Любая работа с электронагревателями требует внимательности. Перед тем как доставать мультиметр и отвёртку, убедитесь, что питание отключено. Отключать нужно на автомате в щитке. Просто выключить кнопку на бойлере недостаточно.

Ни в коем случае не проверяйте элементы под напряжением мультиметром — это опасно и может привести к короткому замыканию или поражению электротоком. Если сомневаетесь в своих навыках, лучше пригласить профессионала.

Короткий чек-лист перед работой

• Отключите питание на вводном автомате.
• Убедитесь, что индикаторы питания бойлера погасли.
• Слейте немного воды из бака, если нужно демонтировать ТЭН: чем меньше воды — тем легче и безопаснее работать.
• Отключите проводку от клемм элемента и пометьте проводки, чтобы не перепутать при сборке.

Эти простые шаги снижают риск и делают измерения корректными.

Необходимые инструменты

В арсенале понадобится минимум: мультиметр, набор отвёрток, ключи на нужный размер и, по желанию, тестовая лампа или индикатор фаза. Никаких специальных приборов для базовой проверки не требуется.

Мультиметр должен уметь измерять сопротивление (Ом) и иметь режим прозвонки или непрерывности. Если есть возможность — используйте дифференциальный тестер или мегаомметр для проверки изоляции, но для домашней диагностики достаточно обычного мультиметра.

Список инструментов

• Мультиметр с режимом Ом и прозвонки.
• Отвёртки и гаечные ключи для доступа к клеммам ТЭНа.
• Кусок изоленты и маркер для маркировки проводов.
• Ёмкость для слива воды и тряпки.

Пошаговая инструкция: как проверить тэн водонагревателя

Дальше перейдём к самой сути. Ниже — упорядоченные шаги для базовой проверки. Включаю в инструкцию, как проверить тэн мультиметром на водонагревателе, и что именно считать нормой.

Следуйте порядку: отключение питания, доступ к элементу, измерения сопротивления между клеммами и проверка на утечку на корпус. После каждого шага — короткая интерпретация результата.

Шаг 1. Отключение питания и слив воды

Отключите автомат в щитке и убедитесь, что бойлер обесточен. Слейте воду до уровня, позволяющего безопасно добраться до корпуса ТЭНа, если он установлен внизу бака. Работать с сухим доступом проще и безопаснее.

Пометьте провода, которые снимаете с клемм. Фазу и ноль часто перепутывают при сборке — это мелочь, но может создать лишние проблемы.

Шаг 2. Доступ и визуальный осмотр

Открутите крышку доступа и снимите крышку клеммной коробки. Осмотрите ТЭН: нет ли оплавленных контактов, следов коррозии или накипи. Трещины керамики и следы горения — повод заменить элемент.

Если на поверхности много накипи, это снижает теплоотдачу и может привести к перегреву ТЭНа. Иногда очистка помогает, но в большинстве случаев при значительной коррозии лучше заменить элемент.

Шаг 3. Проверка сопротивления между клеммами

Один из ключевых тестов — измерить сопротивление между двумя клеммами ТЭНа. Для этого используйте мультиметр в режиме Ом. Перед измерением снимите провода с клемм, чтобы исключить влияние остальной схемы.

Если мультиметр показывает значение в несколько десятков Ом — элемент, скорее всего, цел. Если отображается «перегрузка» или OL — разрыв внутри нагревателя, элемент неисправен и требует замены. Если значение очень мало, близко к нулю — возможное короткое замыкание.

Как проверить тэн водонагревателя на исправность мультиметром: что считать нормой

Здесь полезна таблица по ориентировочным значениям сопротивления для типовых ТЭНов. Значения указаны для сети примерно 230 В; фактические могут немного отличаться в зависимости от мощности элемента.

Если ваш мультиметр показывает значение в окрестности расчётного — это хороший знак. Большие отклонения вверх указывают на разрыв или обрыв, большие отклонения вниз — на короткое замыкание внутри спирали.

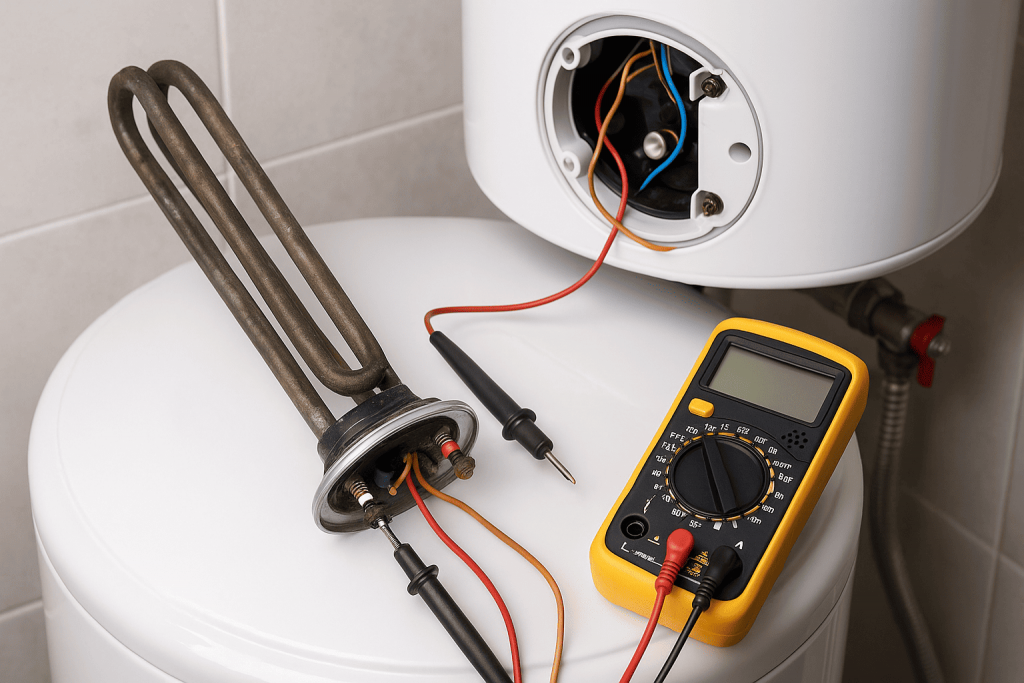

Шаг 4. Проверка на утечку на корпус

Ещё одна важная проверка — измерение между каждой клеммой и корпусом (землёй). Подключите один щуп мультиметра к клемме, другой к металлическому корпусу ТЭНа. В исправном элементе должно быть отсутствие связи: мультиметр покажет бесконечность или очень большое сопротивление.

Если прибор фиксирует относительно низкое сопротивление или звуковой сигнал в режиме прозвонки — это означает утечку и риск пробоя. В такой ситуации элемент нужно менять, потому что при включении может сработать УЗО или произойдёт короткое замыкание.

Шаг 5. Проверка двухтрубных и двухэлементных схем

В некоторых бойлерах стоят два ТЭНа или один элемент с двумя трубками. Тогда проверку повторяют для каждого элемента отдельно. Можно проверить и на взаимное соединение: между двумя элементами не должно быть короткого замыкания через корпус.

Если один элемент рабочий, а второй — нет, заменяют только неисправный. Часто верхний элемент жалуется первым из-за меньшего контакта с водой и большего образования накипи.

Интерпретация результатов и что делать дальше

Результаты измерений обычно дают ясную картину: элемент исправен, обрыв внутри, короткое замыкание или утечка на корпус. Дальше — выбирать между очисткой, подтягиванием контактов или заменой детали.

Если сопротивление близко к расчетному и утечки нет — тэн рабочий. Если сопротивление бесконечно — элемент нужно менять. Если утечка — замена обязательна. Иногда проблема оказывается в термостате или в автомате защиты, а не в самом ТЭНе — но это выясняется параллельно.

Возможные действия

• Очистка накипи — если элемент бронзового типа и изоляция цела, можно попытаться восстановить теплообмен.
• Замена ТЭНа — при обрыве, коротком замыкании или серьёзной коррозии.
• Проверка термостата и автоматики — если элемент исправен, но вода всё равно не греется.

Не забывайте: при замене выбирайте ТЭН с теми же параметрами мощности и крепёжными размерами, что и оригинальный.

Частые ошибки и советы

Основная ошибка — измерять сопротивление при подключённых проводах. Это даёт ложные значения и путаницу. Всегда изолируйте элемент от схемы перед измерением.

Ещё одна распространённая ошибка — неверная интерпретация результатов мультиметра. Низкое сопротивление между корпусом и клеммами всегда плохо. И не стоит пытаться «латать» элемент электросваркой или изолентой — замена безопаснее и дешевле в долгосрочной перспективе.

Советы, которые экономят время

• Проверяйте сначала предохранители и автоматы — иногда достаточно восстановить питание.
• Фиксируйте маркировку проводов, чтобы при сборке не ошибиться.
• Делайте фото перед разборкой — это поможет при обратной сборке.

Небольшая подготовка и аккуратность сокращают время на диагностику и уменьшают риск ошибок.

Короткие ответы на популярные вопросы

В этом блоке — быстрые ответы для тех, кто хочет сориентироваться без чтения всей статьи.

• Как проверить тэн бойлера? — Отключите питание, снимите провода и измерьте сопротивление между клеммами мультиметром. Сравните с ориентировочными значениями по мощности.
• Как проверить тэн водонагревателя на исправность мультиметром? — Измерьте сопротивление между клеммами и между клеммой и корпусом; отсутствие утечки и адекватное сопротивление — признак исправности.
• Как проверить тэн мультиметром на водонагревателе? — Используйте режим Ом; при OL или бесконечности элемент неисправен, при нескольких десятках Ом — он рабочий.

Проверка ТЭНа в водонагревателе вполне доступна для домашнего мастера. Главное — безопасность: отключить питание и изолировать элемент перед измерением. С помощью мультиметра можно быстро понять, жив элемент или пришёл конец.

Если после всех измерений остаются сомнения или встречаете нестандартные показания, не рискуйте. Лучше обратиться к сервисному специалисту: диагностика у профессионала стоит недорого и избавит от возможных проблем с электричеством.
