Тэны для посудомоечных машин. Как выбрать и поставить?

Рабочий цикл завершился. Посудомоечная машина отключилась. Пользователь открывает дверцу и видит, что посуда осталась грязной. Первая мысль: «Забыл про моющее средство» или «Не выставил температуру». ПММ запускают заново, но результат остается прежним.

Наиболее вероятная причина подобной ситуации — выход из строя нагревательного элемента. О том, как проверить, выбрать и установить ТЭН для посудомоечной машины, речь и пойдет далее. На чтение потребуется не более 15 минут. Начинаем?!

Что собой представляет ТЭН? Доступные разновидности

В большинстве учебников по электротехнике можно прочитать, что ТЭН или трубчатый электронагреватель — это устройство особой формы, позволяющее преобразовать электрическую энергию в тепловую. Это становится возможным за счет использования материалов с максимально возможным сопротивлением — вольфрама и нихрома.

В зависимости от размеров, материала корпуса ТЭНы используют для нагрева не только воды или воздуха, но и металлов. В любом случае конструкция электронагревателя остается практически неизменной:

1. Нихромовую или вольфрамовую спираль запаивают в трубку из меди, латуни нержавеющей стали, тугоплавких сплавов.
2. Спираль подсоединяют к контактному стержню. К другой стороны к нему подводят клеммы от источника электропитания.
3. Пространство между спиралью и корпусом заполняют керамическим изолятором. Он хорошо проводит тепло и одновременно является диэлектриком.

В проточных ТЭНах посудомоечной машины от проверенных поставщиков вероятность коротких замыканий практически исключена. Поверхность трубки прогревается максимально равномерно. А уже далее тепло передается окружающей среде.

Конструктивно все нагревательные элементы делят на мокрые и сухие. В первом случае металлический корпус непосредственно контактирует с водой или иной нагреваемой средой. Во втором — изолирован от нее колбой из стеатита.

Сухие ТЭНы стоят дороже мокрых. Но в том же время они имеют больший срок эксплуатации, так как металлический корпус надежно защищен от коррозии. К тому же такие нагреватели проще заменить в случае необходимости.

Почему ломается ТЭН в посудомоечной машине? Основные причины

Чаще всего электронагревательные элементы выходят из строя по следующим причинам:

• корпус ТЭНа не загерметизирован должным образом. Рано или поздно вода попадет на спираль,и произойдет короткое замыкание;
•  электроснабжение в доме (на ином объекте) не отличается стабильностью, а собственник решил сэкономить на подключении стабилизатора;
•  вода в сети очень жесткая. «Мокрый» ТЭН за несколько недель или месяцев покрывается толстым слоем накипи — от 3-5 мм. Далее получается, что нагреватель работает, а вода в ПММ остается холодной, так как налет не пропускает тепло. И из-за перегрузок ТЭН перегорает;
• пользователь не соблюдает требования из инструкции по эксплуатации от производителя.

ТЭНы в своем большинстве не подлежат ремонту. Их приходится менять. Но сначала необходимо убедиться в том, что из строя вышел именно этот узел.

Как проверить ТЭН посудомоечной машины? Доступные методы

Начинать проверки можно с самых простых и общедоступных методов. Например, можно пощупать отводящую трубу после сброса грязной воды. Если она остается холодной (например, если задана температура +60 0С и выше), вполне возможно, что трубчатый нагреватель вышел из строя.

Но более точную информацию о том, нужно ли поменять ТЭН посудомоечной машины, можно получить при помощи мультиметра. На первом этапе его переводят в режим омметра. И дополнительно придется заняться несложными вычислениями, так как нужны данные о сопротивлении спирали.

Число 48400 делят на номинальное значение мощности ТЭНа. Например, установлен электронагреватель, у которого в паспорте значится 2 кВт. Значит, сопротивление составит 48400/2000=24,2 ОМ.

До начала измерений посудомоечную машину отключают от розетки. Не менее важно освободить контакты ТЭНа. К ним и подключают клеммы омметра. Если полученное значение совпадает с расчетным (или близко к нему), ТЭН исправен. Причину нерабочего состояния ПММ придется искать в другом. Если же измерительный прибор покажет 0, 1, бесконечность, придется покупать и устанавливать другой нагревательный элемент.

Но на этом замеры не заканчиваются. И снова потребуется мультиметр:

1. На приборе выставляют режим зуммера. Один контакт тестера подключают к выходу проточного ТЭНа посудомоечной машины, второй — к корпусу. Если зуммер издает любые звуки, можно говорить о наличии пробоя на корпусе нагревателя. Эксплуатировать посудомойку в такой ситуации запрещено из-за опасности получения электротравм.
2. На следующем этапе тестер переводят в режим мегаомметра и выставляют на экране значение «500». И снова потребуется комбинация «контакт ТЭНа — корпус». В идеальном варианте прибор покажет не менее 2 МОм. Если меньше, нагреватель меняют.

Напоследок остается проверить термодатчик (терморезистор). Для теста потребуется горячая вода. Сначала омметром проверяют сопротивление узла. А далее термодатчик остается поместить датчик в емкость с кипятком и заново провести замеры. В оптимальном варианте сопротивление должно существенно увеличиться. Если ничего не изменилось, термодатчик меняют вместе с нагревательным элементом.

Как выбирать новый ТЭН для посудомоечной машины? На что обращать внимание

Если ПММ — из последней коллекции, при покупке ТЭНа можно ориентироваться на ее модель и год выпуска. В остальном же необходимо учитывать следующие параметры:

•  мощность прибора;
• рабочее напряжение. ТЭНы на 220 и 380 В не взаимозаменяемы;
• тип крепления платформы к корпусу;
• размеры крепежной площади и непосредственно ТЭНа;
• наличие/отсутствие анода;
• форма нагревательного элемента. Вместо прямого нельзя ставить изогнутые и наоборот.

Обращаться для покупки ТЭНа необходимо только в проверенную компанию. В этом случае можно рассчитывать на помощь консультантов при выборе и быструю доставку качественного изделия.

Есть и еще один важный момент. При первичном осмотре ПММ необходимо тщательно проверить вид нагревательного блока. Если он монолитный, нет никаких винтов, саморезов для разборки, узел придется менять полностью. Если же присутствуют болты, защелки, нагревательный блок можно попробовать разобрать своими руками.

Как заменить нагревательный ТЭН посудомоечной машины? Последовательность действий

Если по итогам проверок сделан вывод, что нагревательный элемент подлежит замене, можно переходить непосредственно к замене в соответствии со следующим алгоритмом:

1. ПММ отключают от розетки, если это не сделано ранее. Также придется временно отключить шланги: водопроводный и канализационный.
2. Из рабочей камеры вынимают не только посуду, но и все корзины.
3. Удаляют разбрызгиватель воды. Его достаточно потянуть на себя, не прикладывая чрезмерные усилия.
4. Следом за разбрызгивателем снимают фильтр и сетки для удержания крупных загрязняющих компонентов.

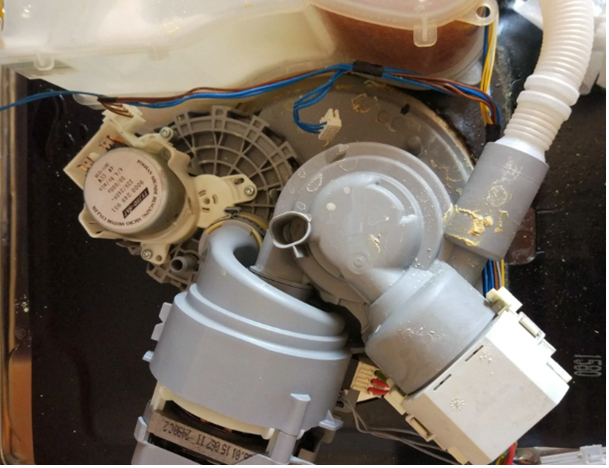

5. Далее необходимо снять патрубок. А за ним уже располагается нагревательный блок. Для получения доступа к нему ПММ кладут на бок или переворачивают вверх дном. Может потребоваться снятие донной или задней панели и удаление помпы. Ее выкручивают по часовой стрелке. Нельзя забывать, что патрубок подключен именно к помпе. Его осторожно отсоединяют. Также снимают датчик и хомут.

6.  После снятия помпы и патрубка остается вынуть непосредственно ТЭН. Его удерживают несколько крепежных винтов. Их нужно осторожно открутить одной рукой.

7. На место демонтированного ТЭНа устанавливают новый. Купить его необходимо заранее. И обязательно нужно вернуться к пункту о том, как проверить ТЭН посудомоечной машины мультиметром.

Далее остается подсоединить клеммы электропровода, установить в обратном порядке помпу, патрубок, разбрызгиватель. ПММ возвращают на место и подключают к электросети, водопроводу и канализации.

Коротко о важном

Если в какой-то момент времени посудомоечная машина перестает греть воду, с большой долей вероятности из строя вышел трубчатый электронагреватель. Проверить, так это или нет, поможет мультиметр. Если есть пробои тока на корпус ПММ, ее нельзя включать в розетку.

Провести замену ТЭНа в посудомоечной машине можно своими руками. Придется осторожно извлечь разбрызгиватель, помпу, патрубок и затем уже нагреватель. После установки ТЭНа сборку проводят в обратном порядке.
