Тэны для стиральных машин. Как выбрать и поставить?

Времена стирки вещей в проруби или даже в тазах с использованием специальных досок остались в прошлом. Стиральные машины-автоматы уже стали неотъемлемой частью быта. Их устанавливают в квартирах и частных домах. А конструкция техники такова, что пользоваться ей могут даже дети. Достаточно нажать несколько кнопок, чтобы через пару часов получить чистое белье.

Но рано или поздно даже самая надежная стиралка либо вообще выходит из строя, либо начинает работать хуже. Причины могут быть самые разные, например, требует замены блок управления. Но намного чаще владельцам приходится узнавать, как выбрать ТЭН для стиральной машины и установить его на место.

Ниже рассмотрена информация об основных причинам поломок, критериях выбора. Приведен и подробный алгоритм установки. На чтение потребуется не более 10-15 минут.

Основные причины поломок ТЭНов

ТЭН представляет собой спираль из материала с максимально высоким сопротивлением, помещенную в корпус из стали, меди, нержавейки или керамики, заполненный диэлектрическим материалом. Концы спирали выводятся за пределы нагревательного элемента для подключения к электрической сети. Современные модификации ТЭНов дополняют термостатом для контроля температуры и магниевым анодом. Задача последнего — минимизация слоя накипи.

Трубчатый электрический нагреватель чаще всего выходит из строя по следующим причинам:

1. Заводской брак. Здесь нужно понимать, что стиральные машинки и комплектующие к ним выпускают разные заводы. И изготовитель не всегда гарантирует 100% качество. Хотя бы одна деталь из 1000 может оказаться с дефектами.
2. Перепады напряжения. Например, в СНТ установлены устаревшие трансформаторы, не способные качественно выровнять напряжение в сети. Нельзя забывать и о возможных перехлестах проводов при сильном ветре. Да и собственники квартир и частных домов пренебрегают установкой заземления. В результате напряжение в сети может подниматься до 350–400 В. ТЭНы в бытовых стиральных машинах не рассчитаны на подобные нагрузки.

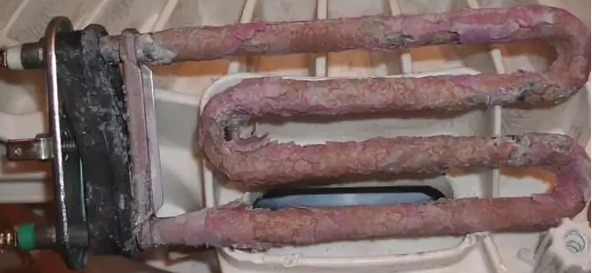

3. Жесткая вода. При повышенном содержании солей трубчатый нагреватель всего за несколько месяцев может покрыться толстым слоем накипи. А далее собственник сталкивается с ситуацией, когда ТЭН вроде бы греется, а вода остается холодной. В результате нагреватель работает без перерыва и через неделю-другую спираль просто перегорает.

Основная проблема заключается в том, что не всегда можно сразу узнать о необходимости замены ТЭНа. На первом этапе пользователям необходимо ориентироваться на косвенные признаки, например:

• машина после стирки спускает холодную воду. Чтобы установить это, достаточно пощупать шланг на выходе. Но, если СМ встроена, например, в кухонный гарнитур, этот способ проверки не всегда доступен;
• белье после стирки остается грязным. Особенно пятна заметны на белых вещах. Не помогают переход на режим «кипячение» и замена порошка или геля;
• машина долго греет воду, не переходя непосредственно к стирке. Либо она сразу отключается. Возможен и вариант со срабатыванием УЗО.

При наличии перечисленных признаков, особенно последнего, желательно отключить стиральную машину от сети. Далее необходимо проверить ТЭН на работоспособность и при необходимости заменить его. Но и здесь может возникнуть проблема. Часто даже для прозванивания нагревателя приходится разобрать половину стиральной машины. Как минимум приходится демонтировать переднюю или заднюю панель.

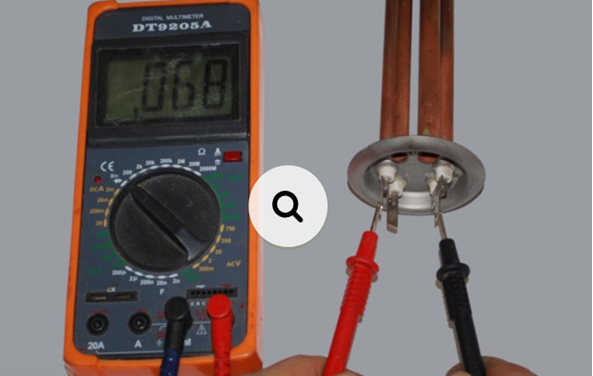

Как проверить ТЭН?

Для работы потребуется мультиметр. Его можно переключать в разные форматы, в том числе для выполнения следующих проверок:

1. Мощности. Многие эту проверку считают неинформативной. Но все же ей лучше не пренебрегать. Необходимо рассчитать силу тока, вспомнив простейшую формулу из школьной физики: A=R/U. Например, мощность ТЭНа равна 2200 Вт. Значит, сила тока составит 10 А (2200/220).

При проверке мультиметр переводят в режим амперметра. Далее контакты подключают к клеммам нагревателя. В оптимальном варианте прибор покажет расчетное значение силы тока. Если фиксируется отклонение в меньшую сторону, ТЭН уже не подлежит эксплуатации.

2. На разрыв спирали. На тестере выбирают положение «Сопротивление». Далее остается его выводы подключить к клеммам собственно ТЭНа. Если на экране высветится «0» или близкие к этому значения, трубчатый нагреватель придется заменить.

3. На наличие пробоя на корпус. Эта проверка актуальна при отсутствии заземляющего контура. Для выявления проблемы одну из клемм ТЭНа замыкают на корпус через мультиметр. А его переключатель предварительно выставляют на 200 МОм. Если на экране — любые значения помимо «0», ТЭН свое отработал. Нужно установить новый.

Но даже при «0» не стоит спешить с выводами. Желательно ненадолго включить машину в сеть, чтобы ТЭН нагрелся. И процедуру с замерами после этого повторяют. И вот здесь-то может выясниться, что нагреватель все же неисправен.

Как выбрать ТЭН для стиральной машины?

Все возможные и доступные проверки проведены. Напрашивается вывод, что ТЭН необходимо заменить. При этом необходимо купить такой же, как был. Но это не всегда возможно. Например, производитель техники больше не работает в России и даже не поставляет комплектующие.

Придется искать аналог с учетом следующих факторов:

1. Форма посадочного места. Этот критерий актуален для машин, проработавших пару десятков лет. На современных ТЭНах посадочные места унифицированы.
2. Наличие бурта. Здесь все просто. Если он был в старой модификации, должен быть и в новой. Иначе возможны неприятности в процессе стирки, например, срыв ТЭНа с посадочной площадки.
3. Наличие термостата и магниевого анода. От их установки лучше не отказываться, если они предусмотрены базовой конструкцией.
4. Длина ТЭНа. Она не должна быть больше, чем в демонтированном нагревателе. В противном случае ТЭН просто не станет на отведенное для него место. Можно приобрести более короткую модель, но с учетом прочих параметров.
5. Мощность. Текущее значение можно проверить в паспорте изделия или на посадочной площадке. В оптимальном варианте следует купить ТЭН с такой же мощностью. Но допускаются и отклонения, но в пределах + 10%. Нельзя забывать о том, что современные стиралки оснащаются электронными блоками управления. И может оказаться, что параметры нового нагревательного элемента не совпадают в теми, что уже заложены в память системы.
6. Форма и покрытие. Чаще всего стиральные машины оснащают ТЭНами в виде букв V или W. Возможны и отступления от этого практически стандарта, например, есть изогнутые модификации. Покрытие — не самый принципиальный критерий. Но нельзя забывать, что медные и керамические модификации надежней и долговечней стальных.

Нагревательный элемент куплен и обязательно у надежного поставщика. Осталось выяснить, как поставить ТЭН в стиральную машину. Последовательность действий отличается в зависимости от того, где должен располагаться нагреватель.

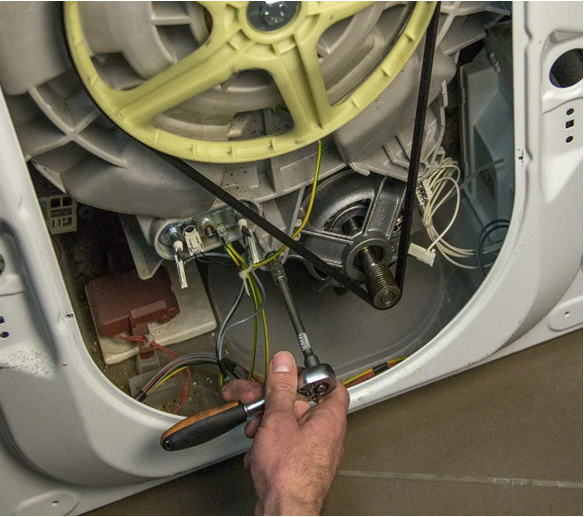

Как установить ТЭН позади барабана?

Справиться с задачей можно при наличии даже небольшого опыта работы с электрикой. Предстоит выполнить следующие действия:

1. Отключение машины от электрической сети.
2. Полный слив воды.
3. Демонтаж крышки. В большинстве случаев она закрывает всю заднюю поверхность машины.
4. Снятие клемм с фазы и ноля. Дополнительно предстоит открутить контргайку, фиксирующую винт заземления. Но его не следует вытаскивать сразу. На первом этапе следует ограничиться длиной резьбы. Далее необходимо постукивать по гайке, чтобы немного утопить ее и ослабить расширение на прокладке из резины, расположенной внутри посадочной площадки.

1. Удаление старого ТЭНа максимально аккуратно, чтобы не повредить уплотняющую резину.
2. Очистка посадочной площадки от накипи. Действовать нужно осторожно, иначе можно поцарапать внутренние поверхности. Также предстоит очистить от посторонних включений уплотнительную резину.
3. Установка нового ТЭНа с предварительным ослаблением гайки заземления. Потом ее следует закрутить и подключить фазу и ноль.

Завершается монтаж нагревателя испытаниями. Машину подключают к электрической сети и хотя бы частично заполняют водой. Необходимо проверить, работает ли ТЭН, нет ли протечек. Если все сделано правильно, можно устанавливать на место закрывающую панель.

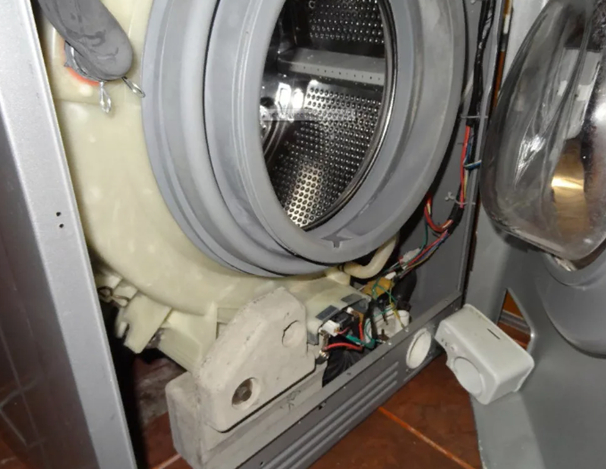

Как поставить ТЭН в стиральную машину при переднем размещении?

Если нагревательный элемент располагается за передней панелью, процедура его замены будет достаточно трудоемкой. Предстоит:

1. Отключить машину от электросети.
2. Снять верхнюю крышку.
3. Вытащить загрузочный бак для порошка и ополаскивателей.
4. Снять панель управления. Она стандартно располагается за кюветкой и держится на саморезах.
5. Удалить фальш-панель, закрывающую отсек для сбора мусора.
6. Отключить проводку, относящуюся к блокиратору двери.
7. Снять переднюю панель, осторожно сдвигая ее вперед. За ней и будет размещаться ТЭН.

8. Открутить гайку заземления и удалить изношенный нагревательный элемент.

Далее остается установить новый ТЭН и все операции в обратном порядке, подключив провода. Чтобы не забыть, что и за чем делать, все этапы работы желательно фотографировать.
