ТЭН — это не просто кусок проволоки, который греется. Его температура определяется балансом: электрическая энергия превращается в тепло, а окружающая среда его отводит. От этого зависят срок службы, безопасность и стабильность работы прибора.
Кратко о принципе работы ТЭНа
Электрический ток проходит по сопротивлению и выделяет тепло по закону Джоуля — Ленца. Но температура определяется не только мощностью, а балансом теплоотдачи. Генерация энергии и теплоотвод формируют равновесие.
Основные факторы: от чего зависит температура ТЭНа
- Электрическая мощность и сопротивление.
- Площадь теплообмена и конструкция.
- Материал спирали и термостойкость.
- Тип теплоотдачи: конвекция, излучение, теплопроводность.
- Условия среды: воздух, вакуум, газ.
- Изоляция, контакты и отвод тепла.
Мощность, сопротивление и геометрия
Формулы мощности: P = I²R или P = U²/R. Важна плотность мощности (Вт/м²), которая определяет температуру поверхности. Конструкция влияет на площадь теплообмена, и, следовательно, на температуру спирали.
Характер теплоотдачи: конвекция, излучение, теплопроводность
Тепло уходит тремя путями. Баланс описывается уравнением: P = hA(T - T0) + εσA(T⁴ - T0⁴). Этот баланс лежит в основе расчёта температуры ТЭНа.
Что значит коэффициент конвекции
Коэффициент h сильно варьируется: от 5–25 Вт/м²·К при спокойном воздухе до сотен при обдуве. Это радикально влияет на температуру: обдув снижает нагрев в разы.

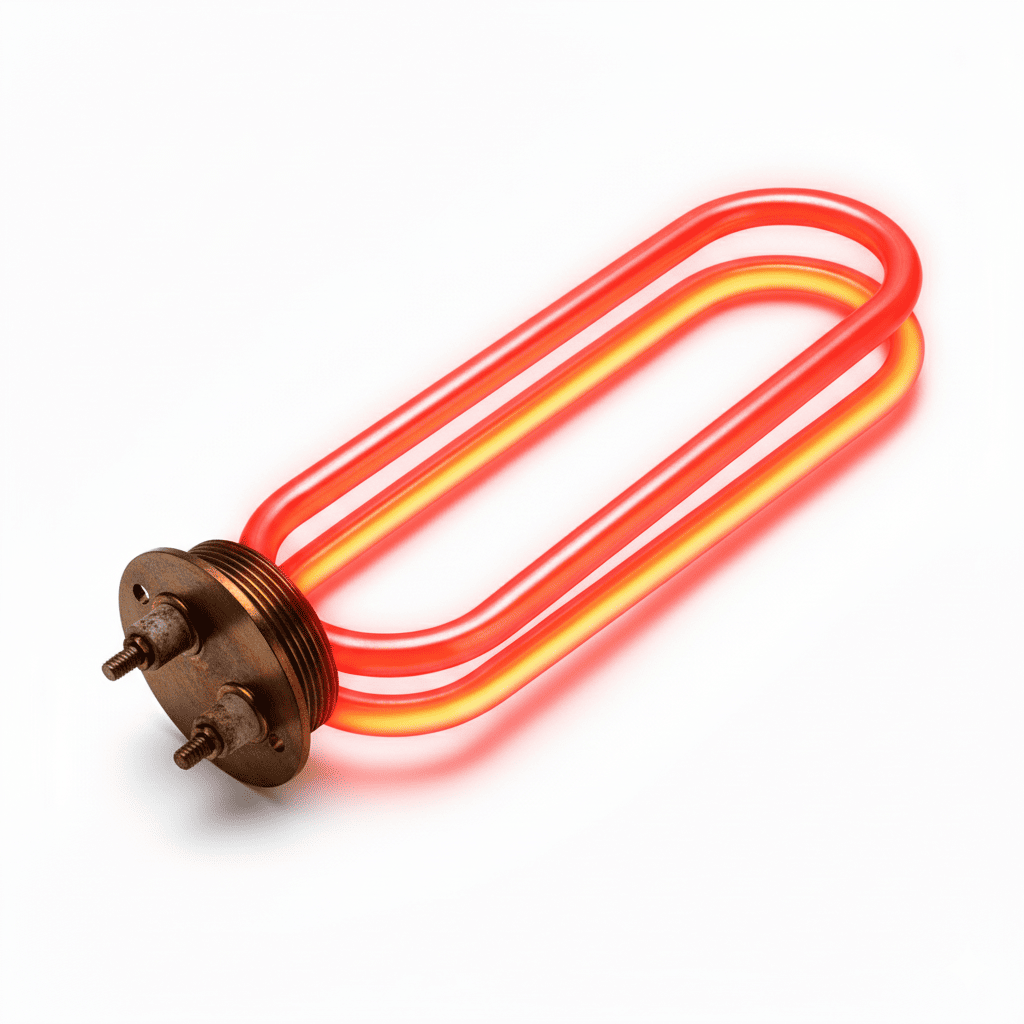

Материал и пределы: максимальная температура ТЭНов
Материал спирали определяет предел температуры. Чем устойчивее к окислению и деформациям сплав, тем выше рабочая температура. Ограничения накладывают и изоляция, и контакты.
Таблица: пределы рабочей температуры материалов ТЭНа
| Материал | Предел рабочей температуры, °C | Комментарии |
|---|---|---|
| Kanthal (FeCrAl) | 1200–1350 | Хорош для открытых печей, устойчив к окислению |
| Nichrome (NiCr) | 1000–1100 | Часто используется в бытовых приборах |
| Нержавеющая сталь | 700–900 | Дешёвая, но быстрее деградирует |
| Медь | — | Не применяется из-за низкой температуры плавления |
Расчёт температуры спирали ТЭНа — практическое руководство
Пример: мощность 100 Вт, площадь 0,01 м², T0 = 20 °C, h = 10 Вт/м²·К, ε = 0,6. Баланс даёт ΔT ≈ 1000 К без учёта излучения. С учётом радиационного члена температура ниже, но всё равно сотни °C.
Ближе к реальности: численное приближение
Уравнение: 100 = 10·0,01·(T - 293) + 0,6·5.67e-8·0,01·(T⁴ - 293⁴). Решение требует итераций. Практика показывает: точный расчёт всегда учитывает излучение и даёт температуры в сотнях градусов.
Примеры инженерных решений
- Увеличение диаметра проволоки → больше площадь, ниже температура.
- Разреженные витки → лучший теплоотвод.
- Активный обдув или теплоотвод.
- Выбор термостойких сплавов и покрытий.
Практические советы по проектированию и эксплуатации
- Контролируйте температуру на элементе, а не на корпусе.
- Не превышайте температурный режим материала.
- Учитывайте рост сопротивления с температурой: R = R0(1 + αΔT).
- Используйте корректные пирометры и термопары.
- В агрессивных средах применяйте защитные трубы.
- Перегрев опасен — ставьте автоматические выключатели по температуре.
Диагностика и измерения температуры ТЭНа
Термопары (K, S) подходят для высоких температур, пирометры удобны для контроля поверхности. Важно: температура поверхности и внутренней жилы различаются. Для расчёта долговечности учитывайте максимальные значения.
Как учесть эмиссивность при измерениях
ИК-пирометры чувствительны к эмиссивности покрытия. Ошибки могут достигать десятков процентов. Используйте калибровку, учитывайте эмаль, оксиды и полировку. При сомнении — сверяйтесь с контактными измерениями.
Вывод
Температура ТЭНа — это баланс между выделяемой мощностью и отводом тепла. Управлять ею можно изменением площади, охлаждением, материалом и плотностью мощности. Инженерный подход — соблюдать требования материалов и условий эксплуатации.
