Фланцевые соединения ТЭНов кажутся простыми на вид. Тем не менее в них скрываются нюансы, которые решают, будет ли нагреватель служить долго и без протечек, или проблемы появятся уже на первой заправке системы. В этой статье разбираем ключевые элементы крепежа, типы штуцеров и прокладок и объясняем, почему правильный момент затяжки так важен.
Материал пригодится и тем, кто выбирает фланец для ТЭНа при замене, и тем, кто впервые собирает бойлер, котёл или промышленный нагревательный блок. В статье есть практические подсказки, таблица моментов затяжки и список ошибок, которых легко избежать.

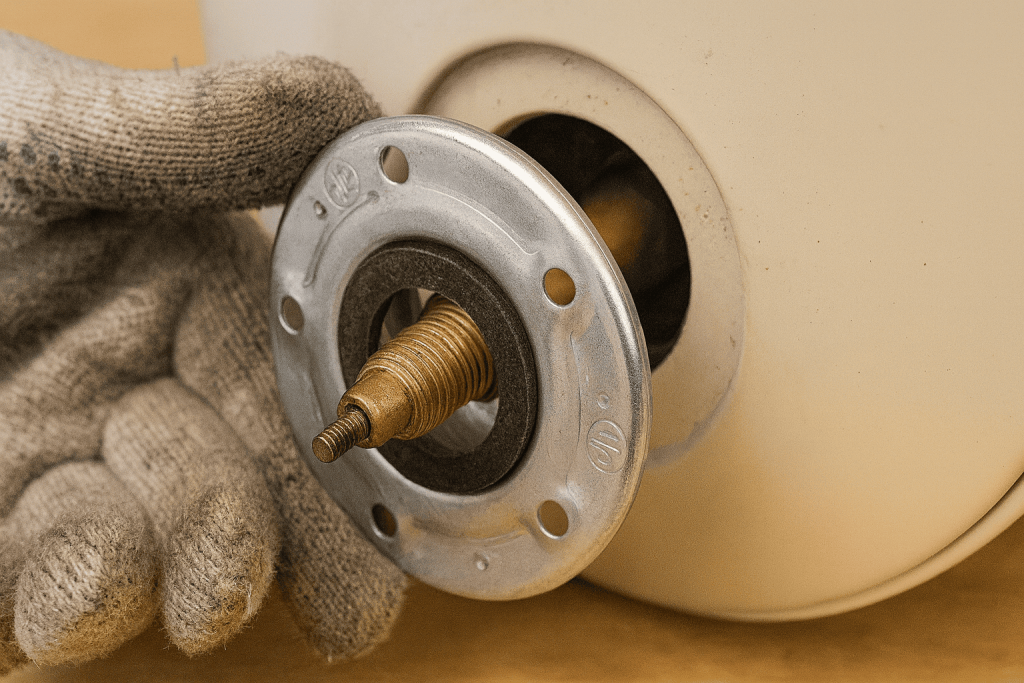

Почему качественный фланец для ТЭНа важен
Фланец для ТЭНа не только фиксирует нагревательный элемент в корпусе. Он распределяет усилия, обеспечивает уплотнение и иногда выполняет роль электрической изоляции. Неправильный выбор или монтаж приводит к течам, коррозии и потере эффективности.
Хороший фланец упрощает обслуживание: демонтаж элемента проще, чем когда он зажат «намертво» или герметизирован неправильно.
Типы фланцев и штуцеров: что выбирать
Фланцы бывают простыми, с приварными шпильками, и целыми узлами со штуцером. В быту чаще встречается фланец с набором шпилек или готовый фланец со штуцерными соединениями. В промышленности применяются усиленные варианты с нержавейкой и уплотнительными пазами.
Штуцер с гайкой — удобен для установки ТЭНа в тонкий бак или узкий фланец. Это втулка с резьбой и контргайкой, которая фиксирует элемент и прокладку. Такой способ ускоряет замену при обслуживании.
Преимущества и недостатки популярных исполнений
| Исполнение | Плюсы | Минусы | Рекомендации |
|---|---|---|---|
| Фланец с шпильками | Надёжность, простота изготовления | Коррозия шпилек, требование аккуратного уплотнения | Для стационарных котлов и бойлеров |
| Штуцер с гайкой | Удобство демонтажа, компактность | Критичен выбор прокладки и момент затяжки | Для компактных баков и сервисных модулей |
| Цельный фланец с уплотнителем | Минимум точек утечки, быстрый монтаж | Менее универсален при замене элемента | Для серийного производства |

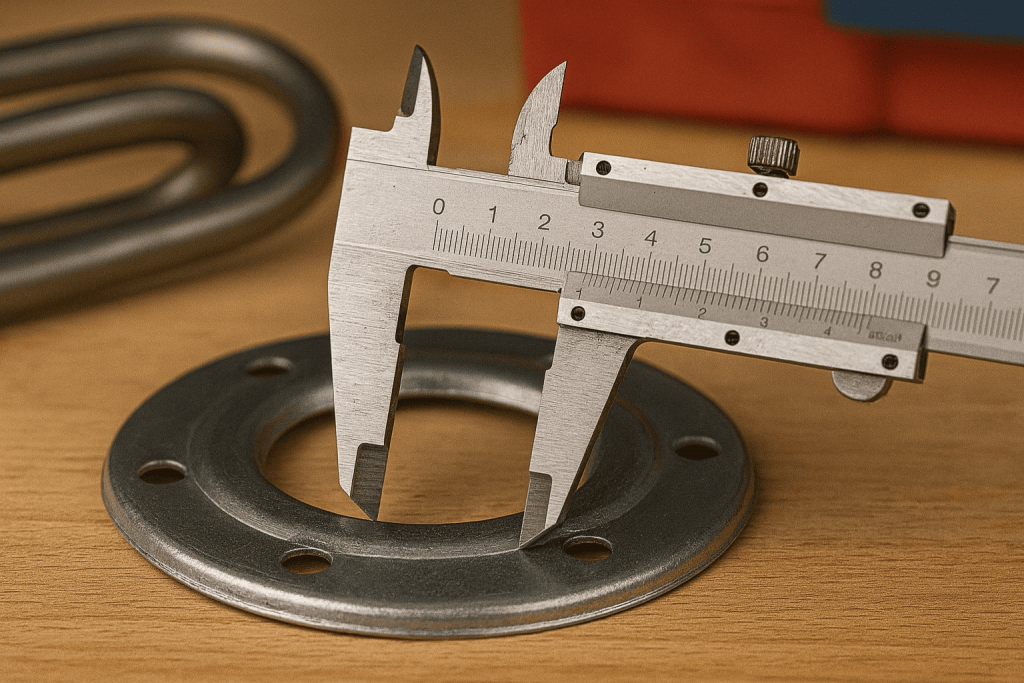

Уплотнения: материалы и выбор прокладки под штуцер ТЭНа
Прокладка под штуцер ТЭНа — половина успеха. Материал подбирают по температуре, давлению и агрессивности среды. В бытовых бойлерах применяют резину и паронит; в агрессивных средах — PTFE или графитовые прокладки.
Совет: учитывайте толщину и сжимаемость. Слишком мягкая прокладка быстро «сядет», слишком жёсткая не даст уплотнения. Держите запас вариантов.
Советы по монтажу уплотнений
- Очистите поверхности фланца и штуцера от старого герметика и коррозии.
- Устанавливайте прокладку сухой; герметик используйте только по инструкции.
- Следите за совпадением отверстий под шпильки и ровной укладкой.
- Не используйте повреждённые или рассохшиеся прокладки.

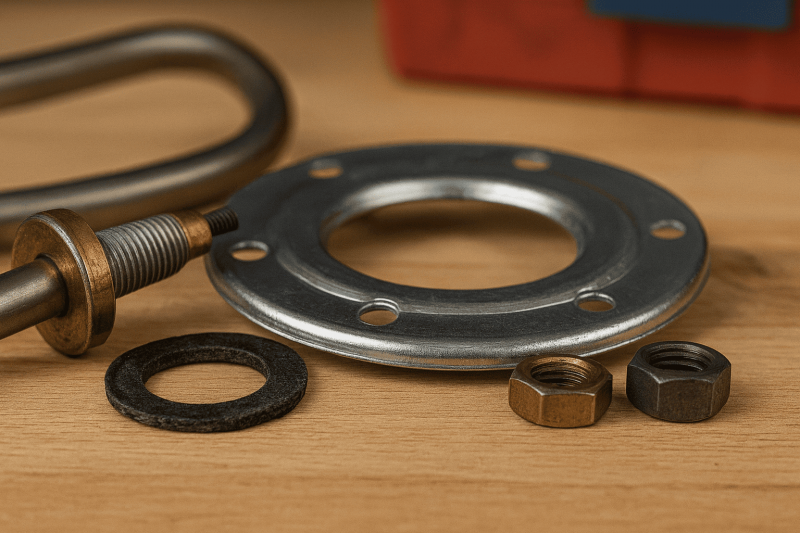

Технология монтажа: крепление ТЭНа во фланец
Крепление ТЭНа во фланец требует точности. Подготовьте фланец: очистите, проверьте соосность. Установите прокладку, вставьте ТЭН, наденьте штуцера или гайки.
Подтягивайте крепления в крестовом порядке, постепенно увеличивая усилие. Это гарантирует равномерный прижим прокладки. При штуцере следите за его положением и фиксируйте гайку равномерно.
Момент затяжки гайки штуцера ТЭНа: что важно знать
Момент затяжки определяет герметичность и сохранность резьбы. Он зависит от диаметра резьбы, материала и типа прокладки. Всегда ориентируйтесь на данные производителя. Для типовых размеров можно использовать ориентировочные значения.
Ориентировочные значения момента затяжки
| Размер резьбы | Материал | Ориентировочный момент, Н·м |
|---|---|---|
| M6 | Сталь | 8–12 |
| M8 | Сталь | 20–25 |
| M10 | Сталь | 40–55 |
Распространённые ошибки и как их избежать
Частая ошибка — чрезмерная затяжка: ломается резьба, продавливается прокладка. Другая — экономия на прокладке, когда материал не подходит по условиям эксплуатации. Также нельзя путать штуцера: шаг резьбы, длина и диаметр критичны.
Контрольный список перед запуском
- Проверить совпадение фланцев и прокладки.
- Убедиться в отсутствии коррозии и повреждений резьбы.
- Затянуть гайки крест-накрест до указанного момента.
- Проверить герметичность под давлением и после прогрева.
Обслуживание и осмотр фланцевых соединений ТЭНов
Регулярный осмотр продлевает срок службы. Проверяйте герметичность, момент затяжки и состояние прокладок. Храните запасные прокладки и гайки. При демонтаже фиксируйте последовательность и значения момента для будущего.
Вывод: правильный подход экономит время и деньги
Фланцевое соединение ТЭНа требует внимания. Выберите качественный фланец, подходящую прокладку, равномерно закрепите ТЭН во фланце и затяните гайки с контролем момента. Эти простые шаги обеспечат долгую и безопасную работу системы без аварий.
FAQ: фланец для ТЭНа, штуцер и прокладки
Он распределяет усилия, обеспечивает герметичность и облегчает обслуживание, снижая риск протечек и коррозии.
Фланцы со шпильками, цельные фланцы и фланцы со штуцером; штуцер с гайкой удобен для тонких баков и быстрой замены.
Компактность и быстрый демонтаж ТЭНа; критичны правильная прокладка и контролируемый момент затяжки.
По температуре/среде: для быта — резина/паронит; для агрессивных сред — PTFE или графит. Учитывайте толщину и сжимаемость.
Да: чистые поверхности, сухая прокладка (если не указано иное), совпадение отверстий, без повреждённых прокладок.
Подготовить посадку, поставить прокладку, затягивать крепёж крест-накрест с постепенным увеличением усилия.
На данные производителя; ориентировочно зависит от резьбы/материала/прокладки — контролируйте динамометрическим ключом.
M6: 8–12 Н·м; M8: 20–25 Н·м; M10: 40–55 Н·м. Уточняйте под конкретный узел и прокладку.
Заполнить систему, выдержать под рабочим давлением, проверить стыки; питание подавать только после контрольных осмотров.
Перетяжка и срыв резьбы, грязная посадка, неподходящая прокладка/герметик, неравномерная затяжка крепежа.
Совпадение фланцев/прокладки, целая резьба, крест-накрест затяжка по моменту, тест герметичности «на холодную/после прогрева».
Периодически проверяйте герметичность, момент затяжки и состояние прокладок; держите запасные прокладки и гайки.
