Проверка ТЭНа чайника мультиметром: как быстро понять, что с нагревателем

ТЭН в электрическом чайнике — та деталь, которую замечают только тогда, когда вода перестаёт кипеть. Этот текст поможет не гадать на кофейной гуще, а взять мультиметр и самостоятельно проверить нагревательный элемент. Я объясню простыми словами, покажу на практике и дам полезные советы, чтобы вы не переплатили за сервисную работу.

Что такое ТЭН и почему он выходит из строя?

Нагревательный элемент представляет собой трубку с сопротивлением внутри, герметично запаянную в корпус и контактами. Со временем на нём образуется накипь, появляются микротрещины или окисление контактов, и электрическая цепь нарушается.

Иногда причина неисправности вовсе не в самом ТЭНе, а в термостате, предохранителе или проводах. Хорошая проверка начинается с понимания, какие элементы отвечают за нагрев и какие симптомы указывают именно на выход из строя нагревателя.

Когда нужен мультиметр и какие показания имеют значение?

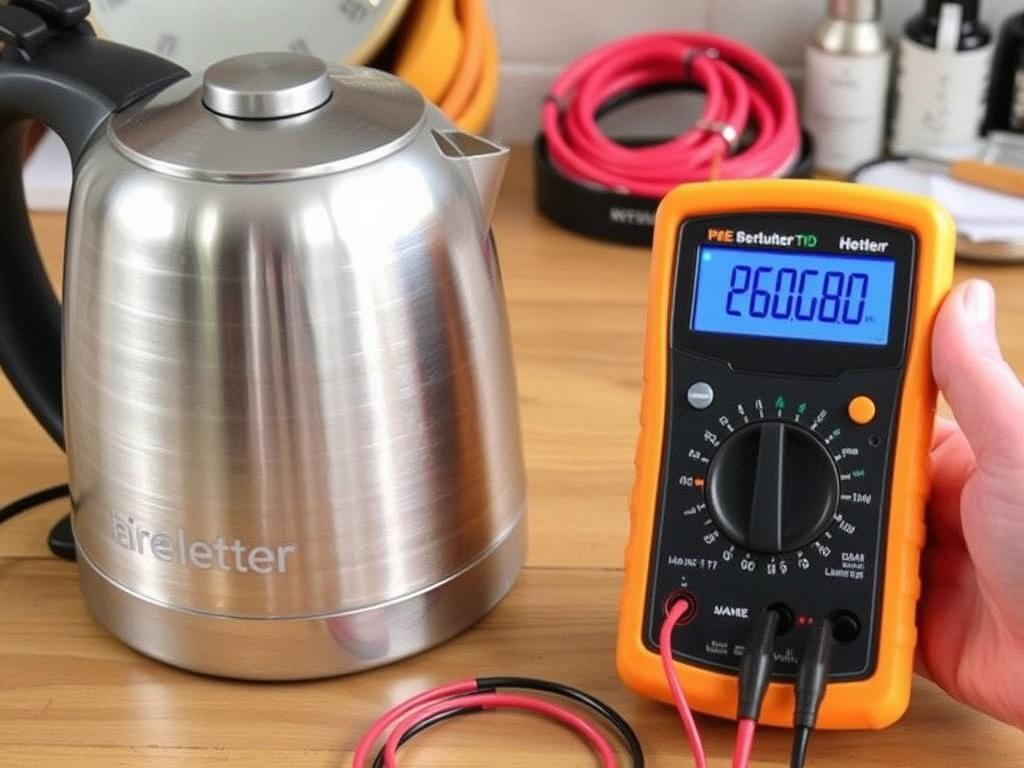

Мультиметр нужен, чтобы измерить сопротивление и проверить целостность цепи. Для нашей задачи достаточно простого цифрового прибора с режимом измерения омов и звуковым прозвонщиком.

Важно различать два типа измерений: сопротивление между контактами ТЭНа и утечка на корпус. Первое показывает, цела ли спираль, второе — не попал ли влага внутрь или не пробило ли изоляцию.

Инструменты и безопасность

Нужно: мультиметр, крестовая отвёртка, изолента и сухая тряпка. Чайник должен быть полностью обесточен и остывшим, вилку нужно вынуть из розетки, а воду слить.

Работать аккуратно: не прикасайтесь к оголённым проводам, проверка должна проходить при выключенном питании. Если есть подозрение на сложную поломку, лучше обратиться в мастерскую.

Подготовка чайника к проверке

Первый шаг — снять корпус или декоративную крышку, чтобы добраться до контактов нагревателя. У разных моделей схема доступа разная, но обычно достаточно открутить несколько винтов.

Осмотрите контакты на предмет нагара и ржавчины, уберите видимую пыль. Если накипь внутри ТЭНа — это другой разговор, но внешние признаки могут подсказать причину неисправности.

Порядок действий перед измерением

Убедитесь, что чайник полностью сухой и отключённый от сети. Аккуратно отсоедините провода от клемм ТЭНа, запомнив расположение, или сфотографировав его для обратной сборки.

Если контакты сильно окислены, их можно очистить мягкой наждачной бумагой или ватным тампоном с изопропиловым спиртом. После чистки снова просушите детали, прежде чем приступать к измерениям.

Шаг 1. Настройка мультиметра

Переключите мультиметр в режим измерения сопротивления, омметр. Если есть функция прозвонки со звуковым сигналом, можно выбрать её — так удобнее проверять целостность спирали.

Проверьте батарею прибора на нулевое сопротивление, замкнув щупы между собой — показание должно быть близким к нулю или услышан звуковой сигнал. Неверные начальные значения искажают результаты.

Шаг 2. Измерение сопротивления между контактами

Коснитесь щупами контактов ТЭНа: один щуп к одному контакту, второй щуп к другому. На цифровом экране появится значение в омах. Для стандартных чайников ожидаемая величина лежит в диапазоне от нескольких десятков до нескольких сотен ом.

Если прибор показывает бесконечность или OL, это означает разрыв цепи — спираль перегорела и требует замены. Нулевое сопротивление тоже плохо — возможное короткое замыкание внутри элемента.

Шаг 3. Проверка на утечку — сопротивление между корпусом и контактами

Переключите щуп одного контакта на корпус или металлическую часть чайника, второй оставьте на контакте ТЭНа. При нормальной изоляции мультиметр покажет очень большое сопротивление или OL.

Низкие значения укажут на пробой изоляции и утечку тока. Это опасная ситуация: такой чайник лучше не эксплуатировать до ремонта.

Шаг 4. Использование режима прозвонки

Если ваш прибор имеет звуковой режим, можно быстро прозвонить спираль. Звук подтверждает наличие непрерывного пути тока. Отсутствие звука — ещё один признак разрыва.

Прозвонка удобна, когда нужно проверить контакты и провода после визуальной проверки. Я часто пользуюсь ею, чтобы быстро убедиться, что всё в порядке, прежде чем разбирать дальше.

Ориентировочные сопротивления ТЭНа по мощности

Для чайника мощностью 1000 Вт ожидаемое сопротивление около 22 Ом. Для 1500 Вт — примерно 15 Ом, а для 2000 Вт — около 11 Ом.

Можно использовать формулу для расчёта: R = U^2 / P, где U — напряжение (обычно 220 В), P — мощность. Эти ориентиры помогают оценить, близко ли измеренное сопротивление к ожидаемому.

Как прозвонить тэн чайника мультиметром: практические нюансы

Прозвонить ТЭН чаще всего означает проверить его на целостность с помощью звукового сигнала прибора. Процедура проста, но небольшие ошибки приводят к ложным выводам.

Всегда извлекайте провода из сети и отключайте контактные элементы перед прозвонкой. Насколько громкий будет зуммер, зависит от качества контакта щупов и состояния клемм.

Проблемные случаи при прозвонке

Иногда мультиметр не даёт уверенного сигнала из-за окисления. В таком случае стоит очистить клеммы и повторить проверку. Если результат всё равно противоречивый, используйте режим сопротивления для более точного понимания.

Ещё один момент — многоконтактные термозащиты в цепи. Они могут размыкаться при определённой температуре и мешать проверке. Лучше полностью изолировать ТЭН от остальных компонентов перед измерением.

Показания и их расшифровка

Если сопротивление близко к теоретическому значению — элемент исправен. Значение существенно меньше ожидаемого указывает на частичное короткое замыкание, больше — на частичное обрывание витков или повышенную коррозию.

Бесконечное сопротивление показывает полный разрыв. Если мультиметр фиксирует постоянную проводимость между корпусом и спиралью — есть утечка, и такой чайник потенциально опасен.

Проверка на утечку и замыкание на корпус

Этот тест важен для безопасности. Утечка означает, что ток может пойти на металлический корпус, и при прикосновении человек получит удар током. Поэтому такие устройства нужно немедленно отключать от сети.

Тест выполняется измерением сопротивления между контактами ТЭНа и металлическими частями корпуса. Нормальное значение — очень большое сопротивление, близкое к бесконечности.

Дополнительные советы по выявлению утечек

Осмотрите герметичность уплотнений и состояние изоляционных прокладок. Иногда влага попадает через трещины или изношенные уплотнители, что вызывает утечку тока. Замена прокладок может решить проблему временно, но не всегда.

Если вы обнаружили утечку, лучше заменить нагревательный элемент или отнести прибор в сервис. Экономить на безопасности не стоит.

Типичные неисправности и что с ними делать

Чаще всего встречаются: обрыв спирали, пробой изоляции, окисление контактов и перегоревший предохранитель. Иногда внутрь попадает вода, и это вызывает короткое замыкание.

Обрыв спирали решается заменой ТЭНа. Окисленные контакты можно почистить, но если коррозия глубока, замена неизбежна. Предохранители и датчики тепла чаще всего недороги и доступны в магазинах комплектующих.

Когда можно починить самому

Если причина — грязные контакты, ослабшие клеммы или перегоревший предохранитель, ремонт под силу любому человеку с базовыми навыками. Я сам несколько раз восстанавливал чайники в домашних условиях — чаще всего проблема решалась чисткой и заменой простых деталей.

Если же дело в спирали, которая запаяна в корпус, лучше заменить блок или обратиться к мастеру. Попытки распаять и запаять герметичный корпус без навыков приводят к новым проблемам.

Как мультиметром проверить тэн чайника правильно: частые ошибки новичков

Новички иногда меряют сопротивление на включённом приборе — это опасно и даст неправильные результаты. Другие забывают обнулить мультиметр и получают смещённые показания.

Еще ошибка — попытки восстановить контакт краской или герметиком. Такие средства не обеспечивают надёжной электрической изоляции и могут ухудшить ситуацию.

Мои наблюдения и практические примеры

Один раз я купил чайник, который перестал нагревать воду через год. Прозвонка показала разрыв, а сервис предложил дорогостоящую замену. Я снял корпус, заменил ТЭН на идентичный — и прибор снова начал работать.

Ещё был случай с утечкой из-за треснувшей прокладки. После её замены чайник прослужил ещё несколько лет. Эти примеры показывают: иногда достаточно простой диагностики и недорогого ремонта.

Краткая памятка: порядок проверки

Чтобы не забыть последовательность действий, держите под рукой следующий алгоритм. Он экономит время и уменьшает риск повредить прибор.

Отключить прибор от сети и слить воду.

Снять доступ к контактам и осмотреть визуально.

Настроить мультиметр и проверить сопротивление между контактами.

Проверить утечку на корпус и прозвонить проводку.

Интерпретировать показания и принять решение о ремонте или замене.

Что делать после проверки

Если тест показал исправность ТЭНа, но чайник всё равно не греет, проверьте термостат и блок управления. Иногда контакт с кнопкой включения нарушается, и это выглядит как неисправность нагревателя.

Когда обнаружена поломка ТЭНа — замените элемент на оригинальный или совместимый по параметрам. При установке следите за герметичностью соединений и качеством уплотнений.

Как проверить тэн на чайнике мультиметром: частные случаи

У углублённой проверки есть нюансы для стационарных и скрытых элементов. Встроенные нагреватели в корпус иногда требуют демонтажа дна — это более трудоёмко, но принцип остаётся тем же.

В моделях с внешним ТЭНом всё проще: доступ к клеммам открыт, и измерения занимают пару минут. Важно лишь правильно зафиксировать щупы и исключить влияние других элементов цепи.

Профилактика: как продлить жизнь ТЭНа

Регулярная чистка от накипи и использование фильтрованной воды существенно уменьшают износ нагревателя. Я заметил, что чайники, обслуживаемые раз в полгода, реже ломаются.

Не оставляйте воду в приборе надолго, не запускайте его "на сухую" — это приводит к быстрому перегреву и повреждению спирали. Простые меры уходят далеко в длинную службу техники.

Как проверить мультиметром тэн чайника в домашних условиях: итоговые рекомендации

Возьмите мультиметр, действуйте по шагам и помните о безопасности. Простой тест сопротивления и прозвонки быстро покажет исправность или нужду в ремонте.

Если сомневаетесь в диагнозе или боитесь работать с электричеством, обратитесь к специалистам. Хорошая диагностика экономит деньги и защищает вас от опасных ситуаций.
