Как проверить ТЭН оттайки холодильника и найти причину наледи?

Образование наледи в морозильной камере часто указывает на неисправность ТЭНа оттайки. Ниже приведена подробная инструкция по диагностике нагревательного элемента мультиметром, визуальному осмотру и проверке системы оттайки в целом.

Назначение ТЭНа оттайки и причины неисправности

ТЭН оттайки расположен рядом с испарителем и периодически прогревает его для удаления инея и льда. В системах No Frost процесс автоматизирован, но сам нагреватель представляет собой трубчатый элемент с определённым сопротивлением.

Основные причины выхода из строя — механические повреждения, коррозия контактов, пробой изоляции или выгорание спирали. Неисправность может быть вызвана не только самим ТЭНом, но и сбоями в реле, таймере, датчиках или предохранителях системы управления.

Признаки неисправного ТЭНа оттайки

К основным симптомам относятся чрезмерное обледенение задней стенки морозильной камеры, повышенная влажность в отсеках, длительная работа компрессора и отсутствие признаков нагрева при активации цикла оттайки.

Дополнительные признаки — запах гари от перегрева или срабатывание защитных автоматов. Эти симптомы требуют последовательной диагностики, начиная с визуального осмотра и заканчивая измерениями электрических параметров.

Необходимые инструменты и подготовка

Для проверки потребуются мультиметр с режимами омметра и прозвонки, отвёртки (крестовая и плоская), фонарь, перчатки и ёмкость для слива талой воды. Перед работой полностью отключите холодильник от электросети и дайте ему отстояться.

Подготовьте рабочее пространство: опорожните камеры, снимите полки и ящики. Фотографируйте разъёмы и проводку перед отсоединением для облегчения сборки.

Меры электробезопасности

Работы с ТЭНом проводятся только при полном отключении питания. Проверка под напряжением недопустима из-за риска короткого замыкания и поражения током. Избегайте использования открытого огня или кипятка для ускоренного оттаивания — это повреждает конструкцию испарителя.

Доступ к ТЭНу оттайки

Нагреватель обычно расположен за задней панелью морозильной камеры, вдоль испарителя. Снимите внутреннюю облицовку, отсоедините вентилятор и дренажные элементы при необходимости. В некоторых моделях доступ возможен снизу или сбоку.

Работайте аккуратно, не повреждая трубки испарителя. При наличии льда удаляйте его механически или тепловентилятором на расстоянии.

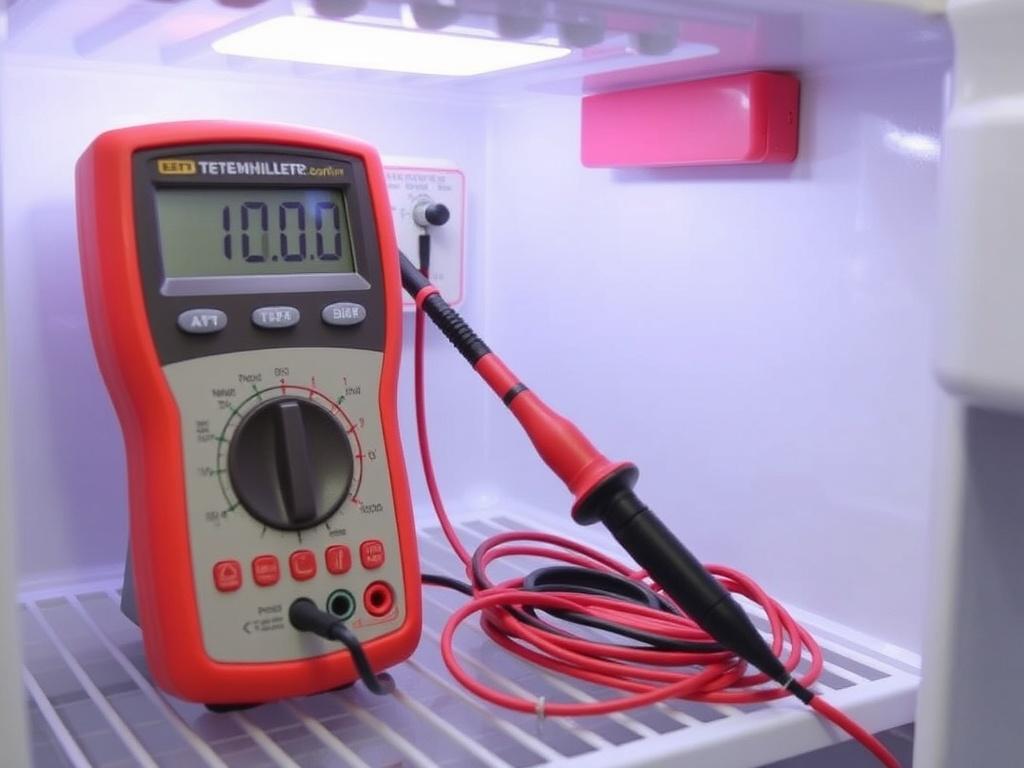

Пошаговая проверка ТЭНа мультиметром

Визуальный осмотр

Осмотрите ТЭН на наличие трещин, повреждений изоляции, следов нагара и коррозии контактов. Проверьте состояние клемм и проводов — окисление часто имитирует неисправность нагревателя.

Измерение сопротивления

Отсоедините провода от выводов ТЭНа. Установите мультиметр в режим омметра (диапазон 200–2000 Ом) и измерьте сопротивление между контактами. Нормальные значения для бытовых холодильников — 20–600 Ом, чаще 200–400 Ом.

Проверка на пробой к корпусу

Приложите один щуп к выводу ТЭНа, второй — к металлическому корпусу испарителя. Показания должны быть бесконечными («OL»). Низкое сопротивление указывает на пробой изоляции и необходимость замены.

Интерпретация результатов измерений

Обрыв спирали проявляется бесконечным сопротивлением («OL»). Короткое замыкание — нулевым или близким к нулю значением. Отклонения от диапазона 20–600 Ом требуют дополнительной проверки или замены элемента.

Ориентировочные значения в зависимости от мощности: 20–40 Вт — 200–500 Ом; 50–150 Вт — 30–200 Ом; 200–400 Вт — 5–50 Ом. Точные параметры указаны в сервисной документации модели.

Прозвонка ТЭНа и цепи

В режиме звуковой прозвонки сигнал между выводами подтверждает целостность спирали. Отсутствие сигнала указывает на обрыв. Прозвоните также проводку от платы управления до ТЭНа для исключения обрывов.

Проверка элементов системы оттайки

Если ТЭН исправен, диагностируйте термостат, дефростер (терморезистор), таймер и плавкий предохранитель. Сопротивление датчика оттайки при 20°C — 10–30 кОм, меняется с температурой.

Предохранитель проверяется на обрыв. Неисправности платы управления требуют обращения к специалисту.

Замена ТЭНа оттайки

При подтверждённой неисправности подберите элемент по модели холодильника с аналогичными параметрами мощности и крепления. Используйте оригинальные или сертифицированные аналоги для обеспечения долговечности в условиях высокой влажности.

Установите новый ТЭН с проверкой герметичности креплений и контактов. Замените корродированные клеммы и провода для предотвращения повторных поломок.

Распространённые ошибки диагностики

Проверка под напряжением, игнорирование коррозии контактов, неверный режим мультиметра или поспешные выводы без проверки всей цепи. Всегда очищайте контакты и проводите повторные измерения.

Когда обращаться к специалисту

При неисправностях платы управления, сложных электронных модулях или отсутствии опыта электромонтажных работ рекомендуется вызвать мастера. Самостоятельная диагностика ТЭНа позволяет сэкономить на выезде, но требует соблюдения техники безопасности.
