Как выбрать ТЭН: где ставить, какой материал выбрать и как не вывести нагреватель из строя
Как выбрать ТЭН для разных сред: вода, воздух, масло, агрессивные жидкости. Подробный гид для инженеров и практиков: какие материалы подходят для нагревателей в воде, воздухе, масле и агрессивных растворах. Таблицы рисков и рекомендаций, правила расчёта поверхностной нагрузки, советы по монтажу и обслуживанию помогут продлить срок службы ТЭНа и избежать перегрева.
Трубчатый электронагреватель на первый взгляд кажется простой деталью: подал напряжение — получил тепло. Но всё усложняется, когда требуется нагреть воду, воздух, масло или агрессивный раствор так, чтобы элемент проработал годы, а не вышел из строя через неделю. Ниже разберём, где применяют ТЭНы, какие факторы среды определяют выбор и как подобрать материал оболочки и рабочие параметры для надёжной эксплуатации.

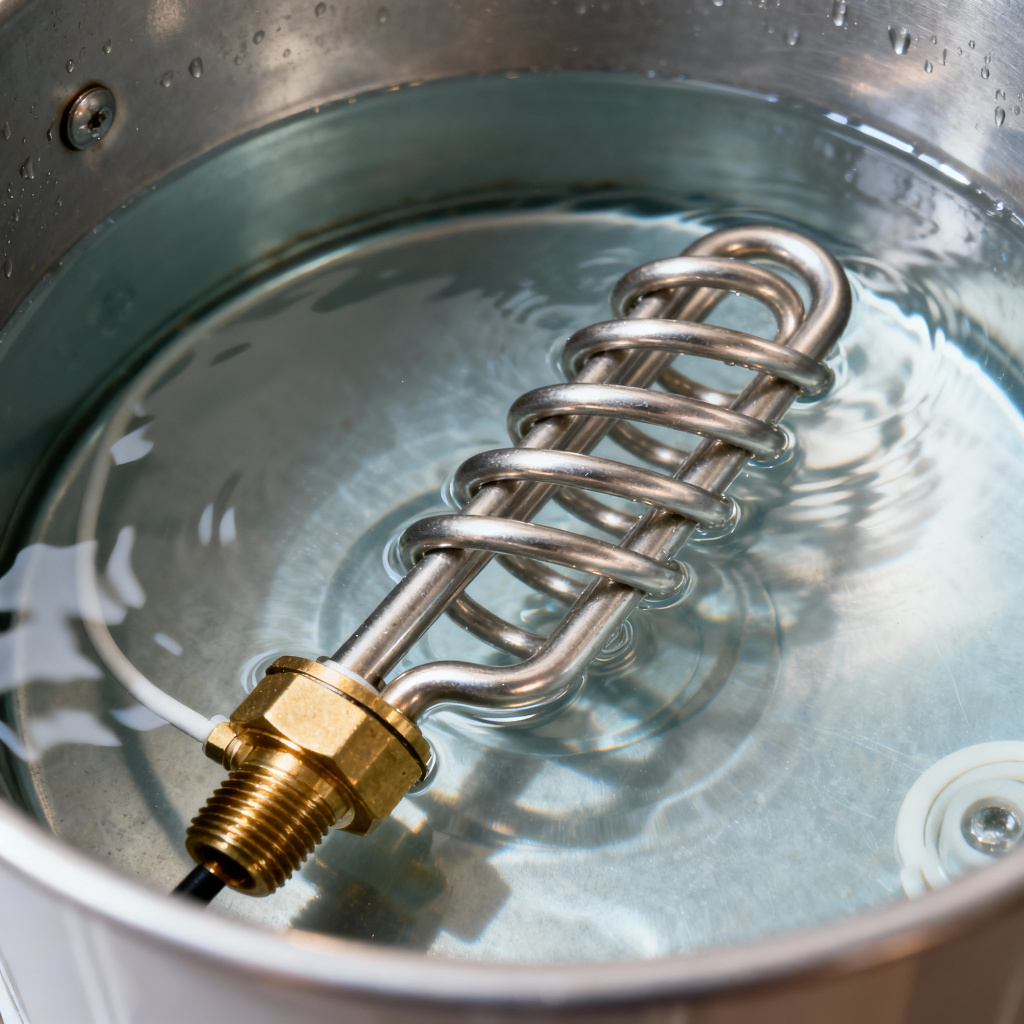

Где применяют трубчатые электронагреватели
- Бойлеры и водонагреватели.
- Циркуляционные и погружные нагреватели для ёмкостей.
- Нагрев воздуха в печах и сушильных установках.
- Нагреватели масла в термостатах и системах теплообмена.
- Оборудование для химической и пищевой промышленности.
Важно понимать: внешний вид и паспортная мощность мало что значат без учёта среды и режима работы. Один и тот же ТЭН способен эффективно работать в воздушном канале, но быстро разрушится в агрессивной кислоте.
Среда и режим работы: что учитывать
Среда работы — это не только «вода» или «воздух». На срок службы влияют:
- химический состав и рабочая температура;
- движение или застой среды;
- наличие примесей и абразива;
- контакт с паром или коррозионно-активными компонентами.
Например, проточная вода лучше отводит тепло, чем стоячая; в печах воздух может содержать продукты сгорания и кислород, что требует стойких материалов; агрессивные растворы обязывают применять специальные сплавы и герметичные уплотнения.
Таблица: среды, риски и рекомендуемые материалы
| Среда | Основные риски | Рекомендуемые материалы | Примечания |
|---|---|---|---|
| Воздух | Окисление, перегрев, нагар | Нержавеющая сталь 304/321, Incoloy | Материал оболочки подбирается по температуре и составу атмосферы |
| Вода | Коррозия, накипь, локальные перегревы | Медь, нержавеющая сталь 316, Incoloy | Критична поверхностная нагрузка при слабой циркуляции |
| Масло и термомасла | Высокая температура, низкая теплопроводность, отложения | Incoloy, 316L, никелевые сплавы | Плотность мощности ниже, чем для воды; учитывать вязкость масла |
| Агрессивные жидкости (кислоты, щёлочи) | Быстрая коррозия, разрушение оболочки | Hastelloy, Inconel, никелевые сплавы, спецпокрытия | Нужен индивидуальный подбор и защита вводов/уплотнений |
ТЭН для воздуха
Основная проблема при нагреве воздуха — окисление и перегрев поверхности. Для умеренных температур достаточно нержавеющей стали 304 или 321; для высоких температур или загрязнённой атмосферы — никелевые сплавы (Incoloy). Загрязнённый воздух ускоряет образование нагара, ухудшающего теплоотвод, поэтому регулярная очистка обязательна.
ТЭН для воды
Ключевой параметр — поверхностная нагрузка (Вт/см²). Чем хуже циркуляция или больше накипи, тем ниже она должна быть, иначе изоляция внутри элемента быстро разрушается. Медь — хороший вариант для чистой воды; нержавеющая сталь 316 или Incoloy — лучший выбор для агрессивных или жёстких вод. Обеспечьте фильтрацию, очистку и циркуляцию.
ТЭН для масла
Масла имеют меньшую теплопроводность и часто более высокие рабочие температуры. Требуются термостойкие материалы оболочки (Incoloy, 316L и др.), сниженная плотность мощности и учёт вязкости/отложений, которые повышают локальную температуру оболочки.
ТЭН в агрессивных жидкостях
Кислоты, щёлочи и растворы хлоридов быстро разрушают обычную нержавейку. Используйте Hastelloy, Inconel, никелевые сплавы или специальные покрытия. Помимо оболочки, тщательно герметизируйте вводы и уплотнения, чтобы среда не проникала внутрь элемента.
ТЭН для щёлочи
Щёлочные растворы опасны для ряда марок нержавеющих сталей. Выбирайте никелевые сплавы/покрытия, обеспечьте контроль температуры и циркуляции, согласовывайте материалы с производителем под конкретные концентрации и режимы.
ТЭН для термомасла
Термомасла работают при очень высоких температурах: выбирайте термостойкие сплавы (Incoloy, высокотемпературные нержавейки), закладывайте пониженную поверхностную нагрузку и контролируйте старение масла (окисление, лаковые отложения).

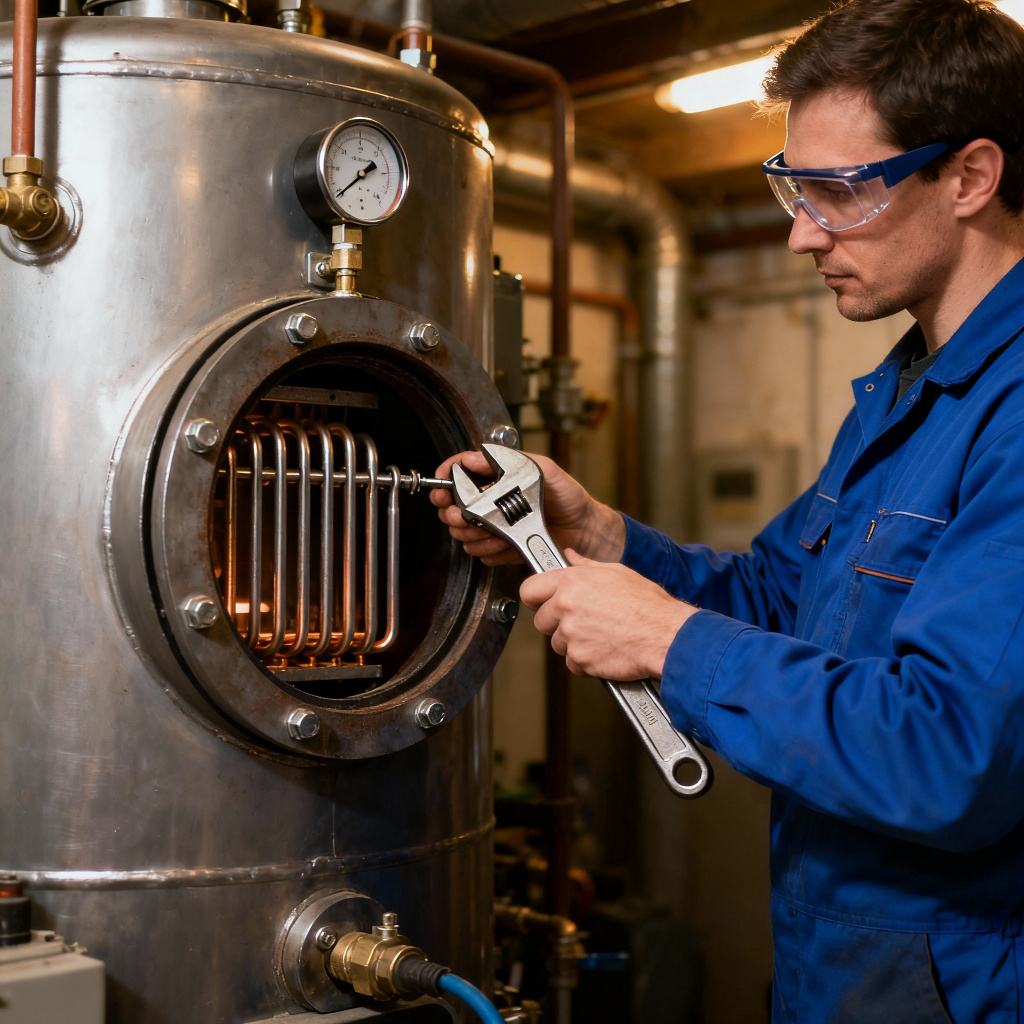

Практические советы перед покупкой
- Определите состав и температуру среды, наличие примесей и абразива.
- Сверьтесь с допустимой поверхностной нагрузкой для ваших условий.
- Выбирайте сплавы с запасом по коррозионной стойкости и температуре.
- Предусмотрите доступ для обслуживания и очистки.
- Запросите у поставщика рекомендации под конкретный режим работы.
Контроль и профилактика
- Не эксплуатируйте нагреватель на предельной мощности постоянно.
- Периодически проверяйте накипь, отложения, утечки и сопротивление изоляции.
- Избегайте «сухого хода», когда часть элемента оказывается вне жидкости.
Чек-лист выбора
- Среда: химия, температура, движение.
- Материал оболочки: медь, нержавейка, Incoloy, никелевые сплавы.
- Допустимая поверхностная нагрузка.
- Обслуживание: доступ и регулярная очистка.
- Испытания: проверка в условиях, близких к реальным.
Вывод
Надёжная работа ТЭНа зависит от корректного выбора под конкретную среду. Вода требует контроля поверхностной нагрузки и очистки; воздух — стойких материалов и регулярной чистки; масло и термомасла — термостойких оболочек и сниженной плотности мощности; агрессивные жидкости — специальных сплавов и герметичности. Точный описанный режим эксплуатации и рекомендации производителя экономят время и деньги: правильный выбор на старте дешевле, чем замена узла в сложной системе.
