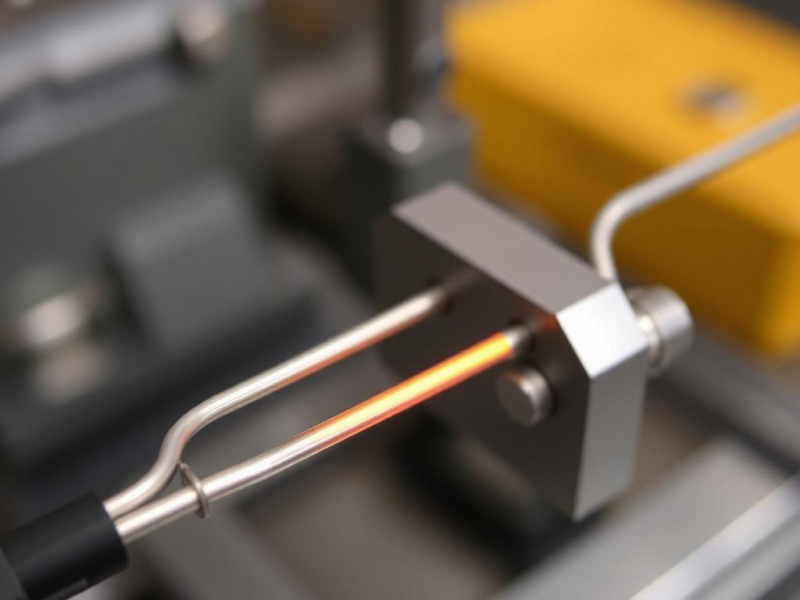

Техническое задание на изготовление ТЭНа: что указать, чтобы не сорвать сроки и бюджет

Почему точное ТЗ на ТЭН так важно?

ТЭНы кажутся простыми: трубка, жило, изоляция. На деле это инженерный узел, от которого зависит безопасность и срок службы установки. Неправильно выбранный материал или способ крепления приводит к ускоренному износу, утечкам и частым ремонта.

Чёткое ТЗ снижает риск доработок и пересогласований с подрядчиком. Особенно это актуально при изготовлении на заказ: каждая правка в чертеже или смена материала увеличивает срок и стоимость.

Структура ТЗ: что должно быть в документе

Хорошее ТЗ — это карта для производителя. Оно должно содержать технические и эксплуатационные требования, контролируемые допуски и данные по монтажу.

Ниже — основной набор блоков, которые обязательно включить. Упорядочьте их логично, чтобы инженер мог читать документ быстро и не возвращаться к уточнениям.

Общие сведения

Опишите назначение нагревателя, количество изделий и ожидаемый срок поставки. Укажите контактные данные ответственных лиц со стороны заказчика для оперативных согласований.

Если есть требования по упаковке, маркировке или комплектности — внесите их в этот раздел. Это убережёт от дополнительных согласований перед отгрузкой.

Параметры среды

Среда эксплуатации — ключевой фактор при выборе материала оболочки и изоляции. Укажите состав среды, рабочую температуру, давление, наличие агрессивных компонентов и тех, кто контактирует с нагревателем.

Важно обозначить максимальную и минимальную температуры, цикличность нагрева, наличие абразивов и примесей, а также требуемую герметичность. Производитель должен точно понимать, на что рассчитывать.

Электрические параметры

Пропишите номинальную мощность, рабочее напряжение, допускаемое отклонение сопротивления и требования по группировке/фазировке при поставке нескольких изделий. Укажите, нужен ли термоконтакт, датчик температуры или предохранитель.

Определитесь, требуется ли согласование по электрической схеме подключения и испытательные протоколы (изоляция, сопротивление, высоковольтные тесты). Это особенно важно для ответственных применений.

Геометрия и крепление

Дайте точные чертежи или эскизы с размерами, расположением нагревательных элементов и зоной нагрева. Укажите допуски на размеры и требования к соосности, если ТЭН устанавливается в патрон или резьбовую втулку.

Уточните тип крепления: резьба, фланцы, сварка или специальный фланец/крепёж. Если используете стандартизованные фланцы, приложите ссылку на стандарт или номер чертежа. Это убережёт от пересылки образцов и ускорит изготовление.

Выводы и коробка

Опишите расположение выводов, их тип (клеммная коробка, выводы под пайку, контактные шпильки), степень защиты корпуса коробки и гарантийные требования по герметичности. Пропишите направление кабеля и длину выводов.

Если требуется клеммная коробка с определённым классом защиты IP, укажите это четко. Наличие встроенных разъёмов или специальных проходных изоляторов лучше согласовать заранее.

Защиты и дополнительные требования

Перечислите требования к защитам: термостаты, тепловые предохранители, кожухи, ограничители температуры. Укажите допустимый уровень утечки тока и необходимость использования защитного заземления.

Если ТЭН должен иметь покрытия или пассивацию поверхности (например, для противопоказанной коррозии), зафиксируйте метода обработки и контролируемые параметры поверхности.

Материалы и коррозионная стойкость

Сформулируйте требования к материалам оболочки, контактных деталей и уплотнений. Часто используют нержавеющие стали или специальные сплавы для агрессивных сред; укажите предпочтения и заменители, допустимые по согласованию.

Для качественной оценки добавьте данные о среде: pH, содержание солей, концентрация агрессивных веществ и температура. Эти параметры помогут подобрать материал коррозионно-стойкий и долговечный.

Термические и механические требования

Пропишите допустимые термические напряжения, допустимые температурные циклы и требования к сопротивлению механическим нагрузкам. Если изделие будет подвергаться вибрации, это следует обозначить отдельно.

Укажите требования к испытаниям на усталость или циклическую прочность при необходимости. Производитель должен понимать нагрузку, чтобы подобрать конструкцию и материалы.

Контроль качества и испытания

Опишите перечень обязательных испытаний при приёмке: электрические, гидравлические, герметичность, опрессовка, проверка размеров и визуальный контроль. Уточните допустимые критерии и форму протоколов.

Требуйте предоставления сертификатов на материалы и протоколов испытаний. Это особенно важно при изготовлении на заказ для ответственных отраслей.

Практические советы по формулировке требований

Чёткие формулировки экономят недели. Избегайте фраз «по возможности» или «предпочтительно», если требование обязательно. Если возможна замена материала — пропишите, какие альтернативы допустимы и кто согласует замену.

Добавляйте визуальные материалы: фотографии посадочного места, эскизы с размерами и места крепления. Производители ценят ясность: даже простой снимок может предотвратить недопонимание.

Используйте таблицы и шаблоны

Стандартный шаблон с полями значительно ускоряет обработку запроса поставщиком. Ниже пример базовой таблицы-параметров, которую удобно давать подрядчику вместе с текстом.

Уточните требуемую документацию

Включите список документов, которые должны быть предоставлены вместе с изделием: чертеж, паспорт, протоколы испытаний, сертификаты материалов и инструкции по монтажу. Это избавит от бессмысленных задержек на стадии ввода в эксплуатацию.

Если нужна комплектация дополнительными деталями — например, уплотнения, болты или переходники — перечислите наборы в ТЗ. Часто мелочи становятся причиной неполной поставки и срыва монтажа.

Частые ошибки и как их избежать

Самая распространённая оплошность — не учитывать среду или перепутать единицы измерения. Ещё одна типичная проблема — неграмотное указание способа крепления, из-за чего изготовитель делает стандартный фланец, не подходящий под вашу обвязку.

Чтобы избежать этого, проверяйте ТЗ с инженером монтажной бригады, а не только с технологом. Монтажник может заметить несовместимость отверстий или необходимость дополнительных прокладок прямо по месту.

Ошибка в материалах

Иногда дешевле сталь оказывается «не той», и ТЭН выходит из строя в агрессивной среде. Укажите реальные условия коррозии и допустимые заменители. Если материал критичен — потребуйте сертификат поставщика сплава.

Также полезно указать требуемую подготовку поверхностей: пассивация, полировка, покрытие антикоррозийными составами. Эти операции влияют на срок эксплуатации и цену.

Ошибки в механике

Неправильно согласованные фланцы или несоответствующие точки крепления — частая причина возвратов. Если вы используете нестандартный фланец или имеете ограничения по месту, приложите чертёж или фото монтажного места.

Отдельно обозначьте требования к точности изготовления фланца: центровка, качество поверхности контактной плоскости и тип прокладки. Это убережёт от подтеканий и дополнительных обработок на месте.

Пример полного ТЗ — шаблон

Ниже приведён сокращённый примеры ТЗ, который можно взять за основу и адаптировать под свою задачу. Он написан так, чтобы подрядчик получил максимум информации без лишних согласований.

Запомните: чем меньше двусмысленностей, тем быстрее изготовление и точнее стоимость.

Пример ТЗ (сводка)

1. Наименование изделия: Погружной ТЭН 3 кВт, 220 В, фланцевое крепление.

2. Количество: 5 шт. Срок изготовления: 4 недели с момента согласования чертежа.

3. Среда эксплуатации: вода, температура до 95 °C, pH 6.5–8.5, наличие солей до 5 г/дм3, без абразивных частиц.

4. Корпус: нержавеющая сталь AISI 316L, поверхность Ra ≤ 1.6 μm, пассивация по ISO.

5. Мощность: 3000 Вт при 220 В. Распределение нагрева: равномерное по длине.

6. Крепление: фланец DN50 (фланцы/крепёж), отверстия по стандарту, плоскость контактируют с прокладкой из паронита 2 мм.

7. Выводы: клеммная коробка IP65, кабель 1 м, с заземлением. Необходим разъём для внешнего термостата.

8. Защиты: встроенный тепловой предохранитель на 110 °C, монтажный термостат по месту.

9. Испытания: электрическое сопротивление, высоковольтное испытание 2 кВ, гидростатический тест 1.5 × рабочее давление, протоколы при поставке.

10. Документы: чертёж в формате DWG, паспорт изделия, сертификаты на материалы, акт испытаний, инструкция по монтажу и обслуживанию.

Как ускорить согласование и сохранить бюджет?

Перед отправкой ТЗ производителю убедитесь, что внутренние службы — монтаж, закупки и производство — прочитали его и подтвердили. Это снижает число правок после оформления заказа.

Используйте стандартизированные элементы, если это допустимо. Стандартные фланцы и коробки дешевле и быстрее в изготовлении, чем полностью уникальные решения. При изготовлении на заказ это часто экономит время и деньги.

Работа с поставщиком: рекомендации

Договаривайтесь о предоплате и этапах сдачи партий; делите проект на этапы, чтобы первые образцы прошли испытания до массового выпуска. Попросите о предварительном чертеже для проверки перед началом производства.

Также полезно оговорить процедуру некритичных замен: если материал временно недоступен, подрядчик может предложить эквивалентный сплав — но только после вашего письменного согласия.

Личный опыт и практические наблюдения

За годы работы приходилось сталкиваться с проектами, где неопытные заказчики оставляли базовые вещи «на усмотрение производителя». В одном случае стандартный фланец оказался неверного диаметра, и монтаж задержался на две недели.

В другом проекте своевременное указание класса материала и требований к поверхности позволило избежать коррозии и сократить гарантийные обращения. Мой совет — тратить час на точное описание, чтобы сэкономить недели и тысячи в дальнейшем.

Финальные рекомендации по оформлению ТЗ

Всегда прилагайте чертежи и фото прибл. посадочного места, чётко указывайте ответственность за выбор материалов и допуски. Сформулируйте список обязательных испытаний и документов для приёмки.

Не бойтесь использовать фразы «обязательное требование» для критичных позиций и «по согласованию» для опций. Это поможет избежать недопонимания и ускорит процесс изготовления и поставки.

Тщательно составленное техническое задание — это не формальность, а инструмент управления рисками. Потратьте немного времени на детализацию, и вы получите ТЭН «в руку», а не повод для доработок и дополнительных затрат.
